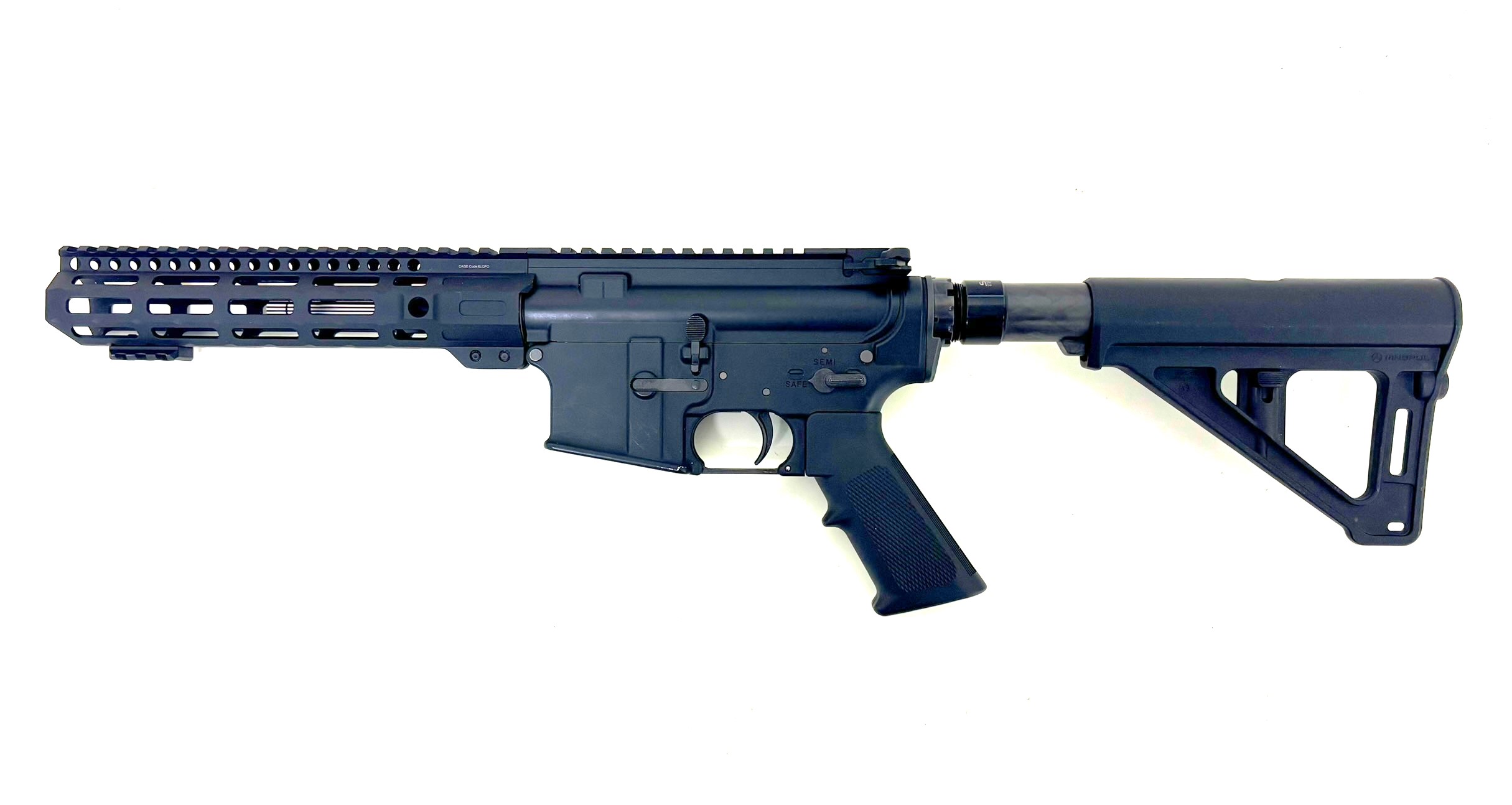

やってしまいました、エボルトM4A1を壊してしまいました・・・
アッパー側のメカボを開けて、（ミスって）閉じて、壊しました！
自戒の念を込めて、今回の損傷個所と原因、対策を共有します。
損傷個所（上部タペット）

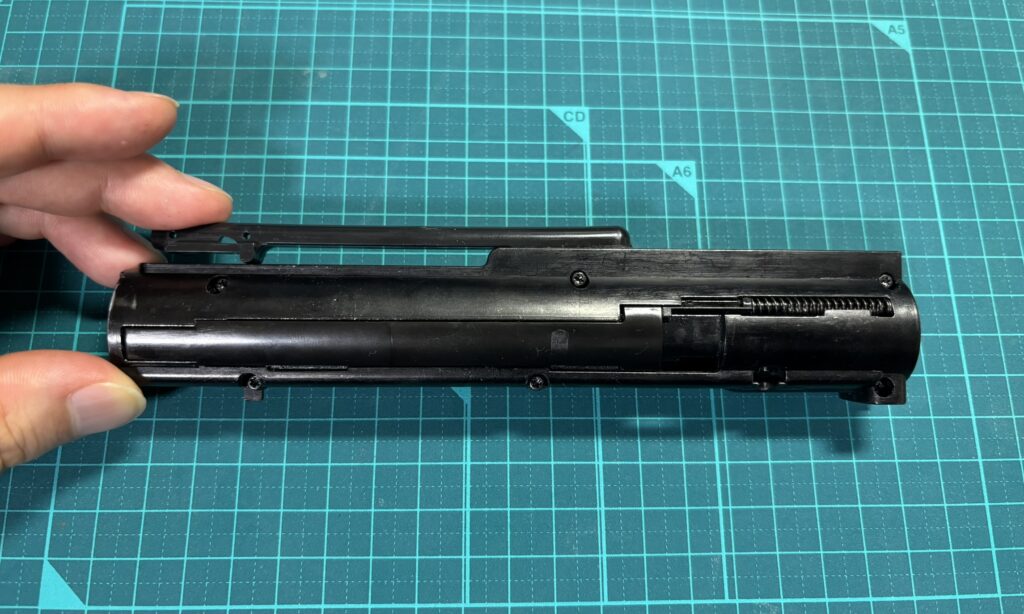

正常なものはこちら。
写真の向きは左側がノズルです。

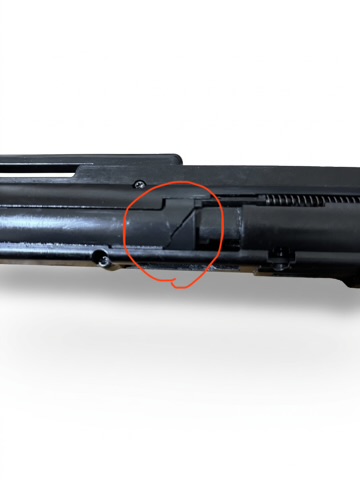

損傷個所はこちら。
黒い樹脂パーツが割れていますね。
パーツリストでは、丸ごとEEG1-30シリンダーアッシーとなっていますが、
修理品の納品書を見ると
アッパータペット、価格1,500円とのこと。
部品の役割としては、分割式タペットプレートのアッパー側で、ノズルを前後させるものです。
タペット破損の原因

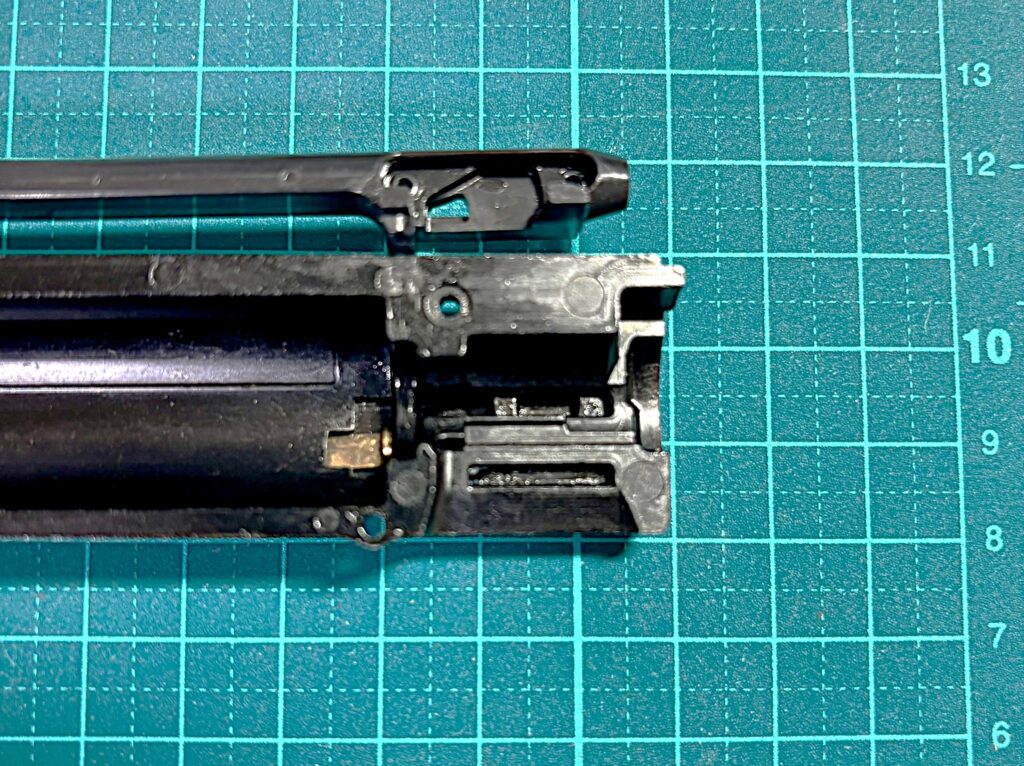

アッパー側メカボックスの左半分になります。
メカボ左半分の側面に今回破損した、アッパータペットがあります。
そして！ノズルが入ってしまうスペースが２つあります。
赤丸と青丸です。
正しい位置は青丸です。
赤丸の位置にノズルを置いてメカボを閉じると、
アッパータペットが引かれたときに、赤丸が後退スペースなのにノズルがあるせいで後退できない。
一方で下部タペット（名称？）は引こうとして後退する。
その結果、上部タペットが引き裂かれる。
これが今回の破損の原因です。
上部タペット破損の対策
組込時にノズルの位置を確認しましょう。

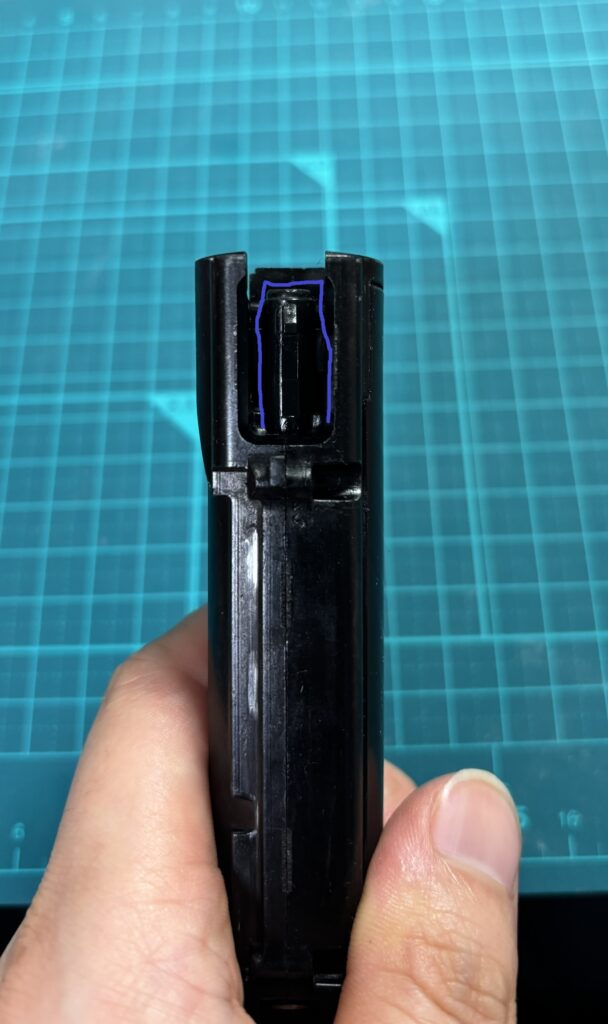

正常な位置はこちら。
ノズルがタペットプレートに載っています。
ノズルを押し込むとしっかり上下します。

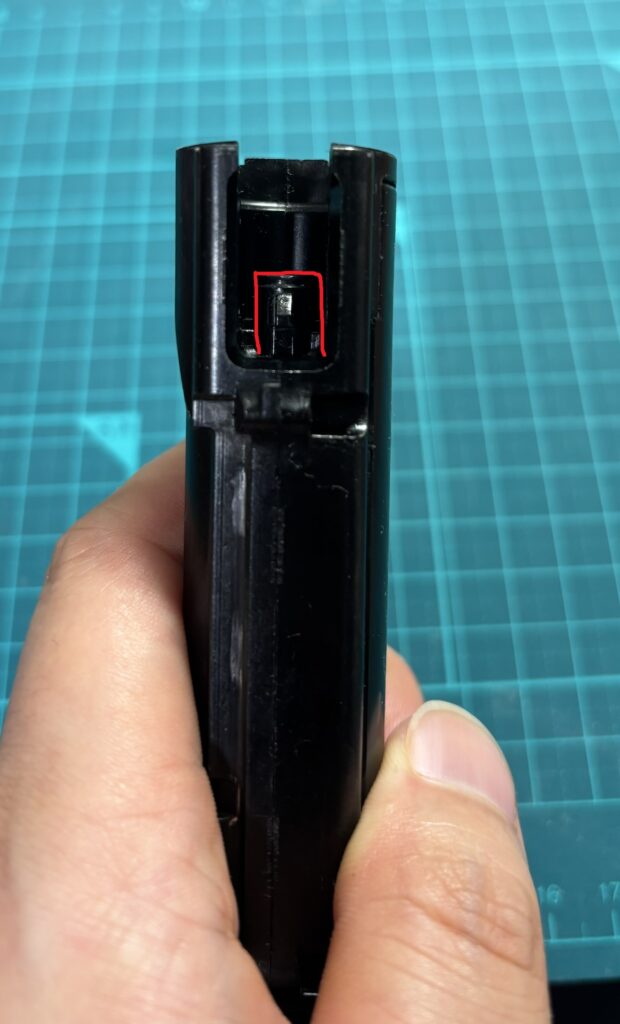

間違った位置はこちら。
ノズルは動きません！
メーカー修理の日数と修理費
2月17日に東京マルイ着
3月4日に手元着
11営業日で修理していただきました。（納品書には2月27日と記載）
修理費は、
アッパータペット部品代1,500円
工賃1,500円
送料等手数料973円
合計4,370円（消費税込み）
となります。
お手数おかけして申し訳ありませんでした・・・
おわりに
私の周りにも同じ壊し方をした人がいたのでご注意ください・・・
東京マルイ様、修理していただき誠にありがとうございました。
