ガスブロMP7のカスタムパーツを作る（予定）にあたり、まずはバラバラにしてみよう！
先に書いておく、フレームを分解するときにハンマースプリングがぶっ飛ぶから気をつけろ！
対策は片側だけネジ付けたまま、フレーム開けろ！
ということで、分解手順と各パーツの重量を計測してみました。
大前提として、のびたは友人に呆れられるほど不器用ですが、トリガーユニット以外は分解できたのでMP7の分解難易度は優しいです！
分解を始める前に、動作確認をしよう！
予備自衛官補で習ったんですが、分解結合する前に銃の動作確認をします。
分解前に壊れていたのか、分解で壊れたのか。わからなくなってしまいますよ！
安全装置よーし！
”弾の装填動作をした状態で”、セーフティーにして動作を”しない”かを確認します。
単発よーし！
”弾の装填動作をした状態で”、セミオートにして動作を”する”かを確認します。
連発よーし！
フルオートにして、トリガーを引きっぱなしにします。
チャージングハンドルを前後させても、シアーがかからずにボルトが前後しているかを確認します。
東京マルイガスブロMP7の基本性能（命中精度）

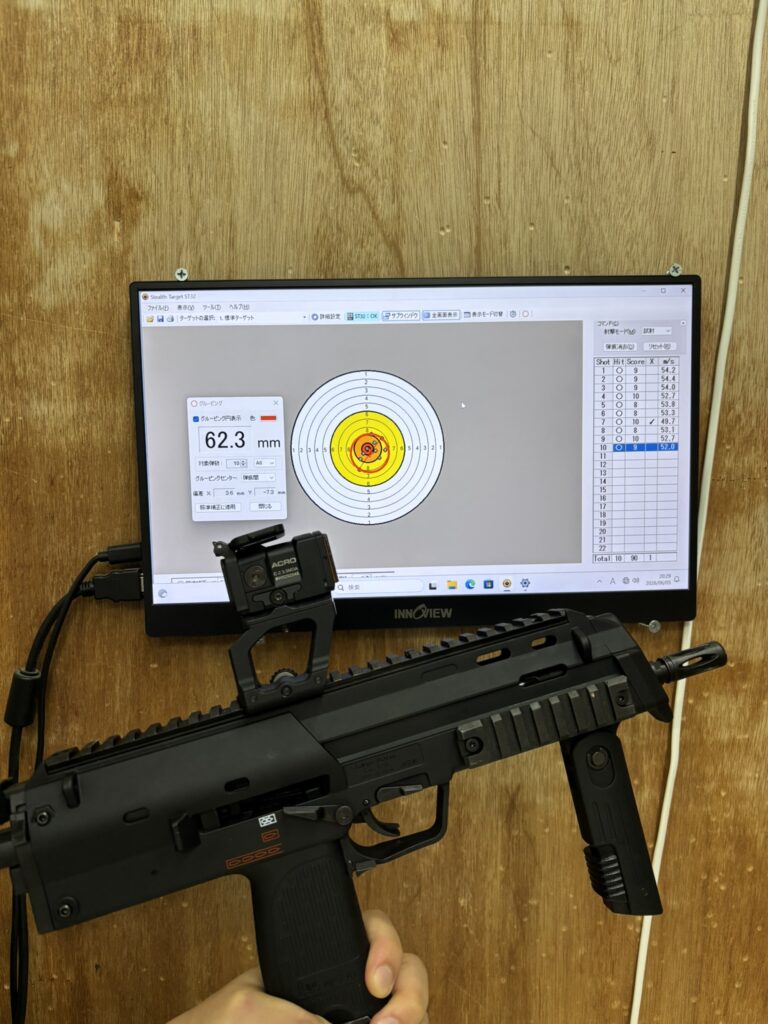

12m,東京マルイ蓄光0.20gx10発

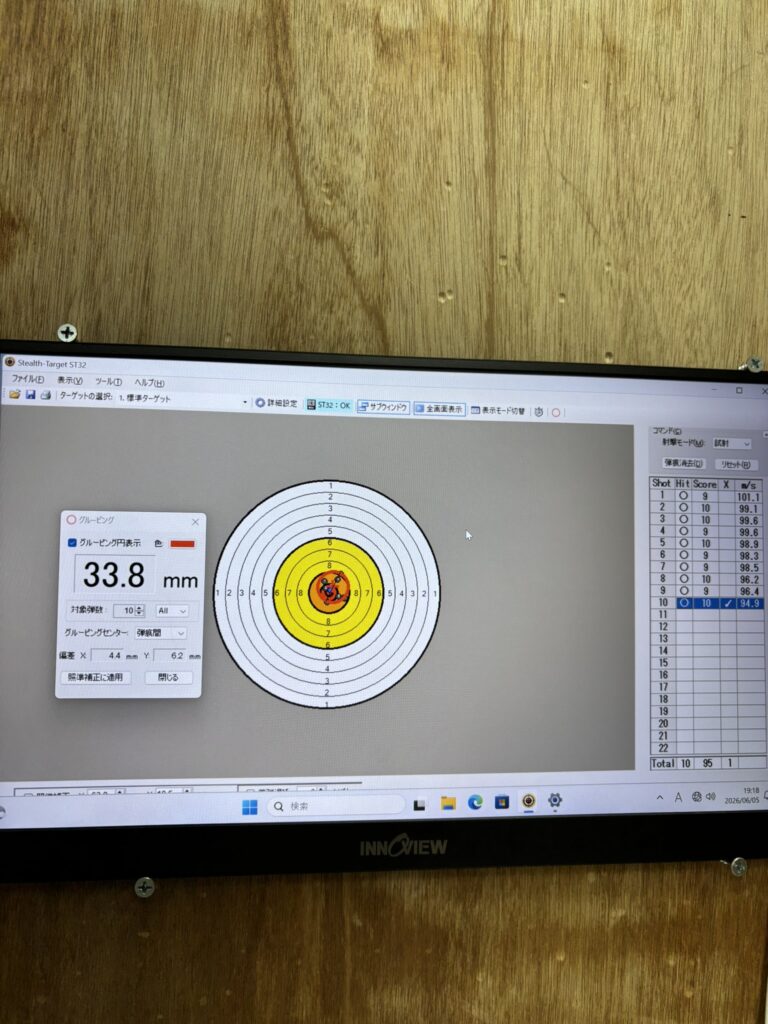

12m,BLS0.48gx10発
MP7分解開始！
分解で気を付けることとかも書きました！参考にどうぞ！
ストック部分の分解

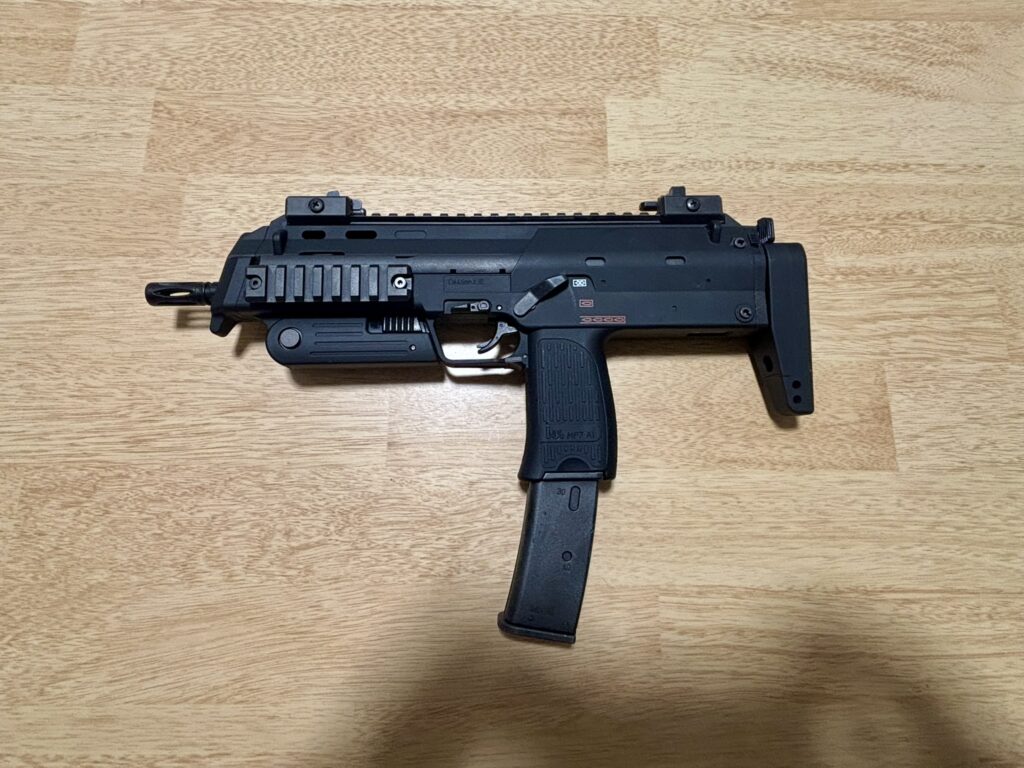

この状態からスタートしていきましょう。
ピンを押して、ストック類を取り外しましょう。

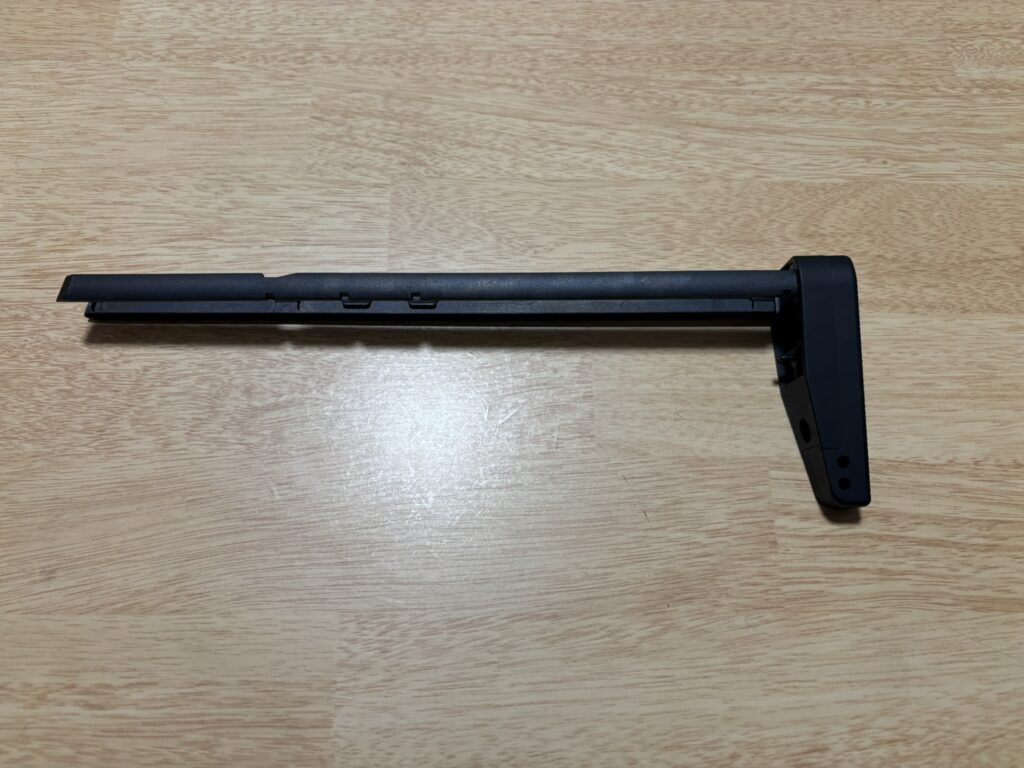

ストックが抜けました。

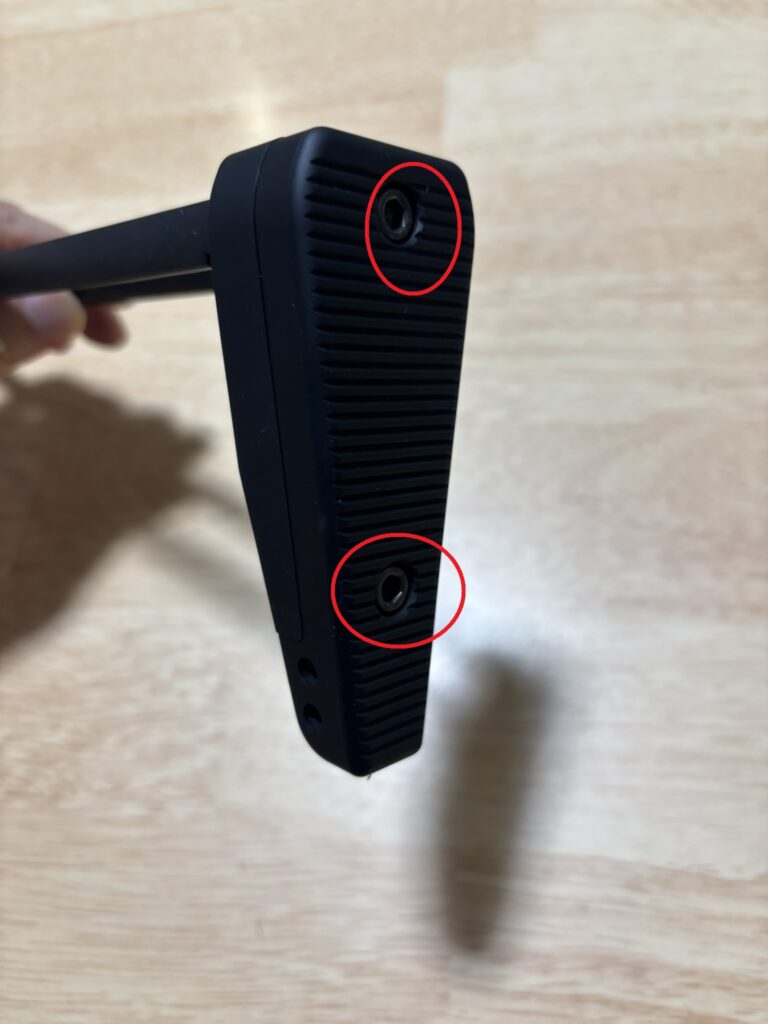

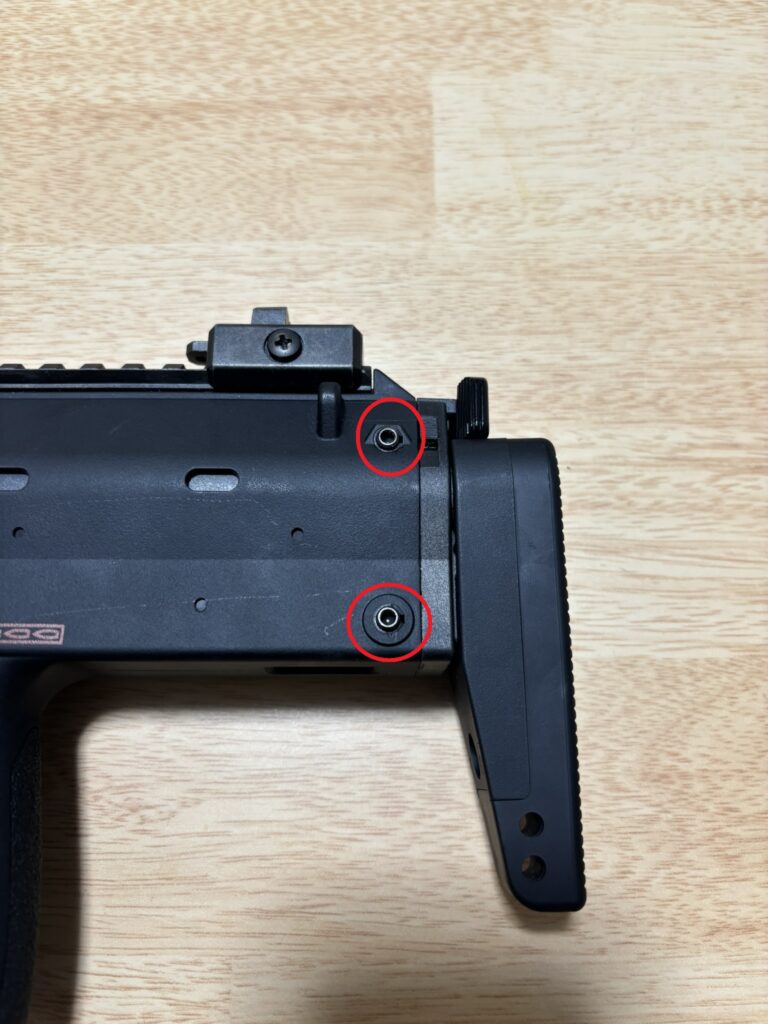

２つのボルトを外してさらに分解していきましょう。

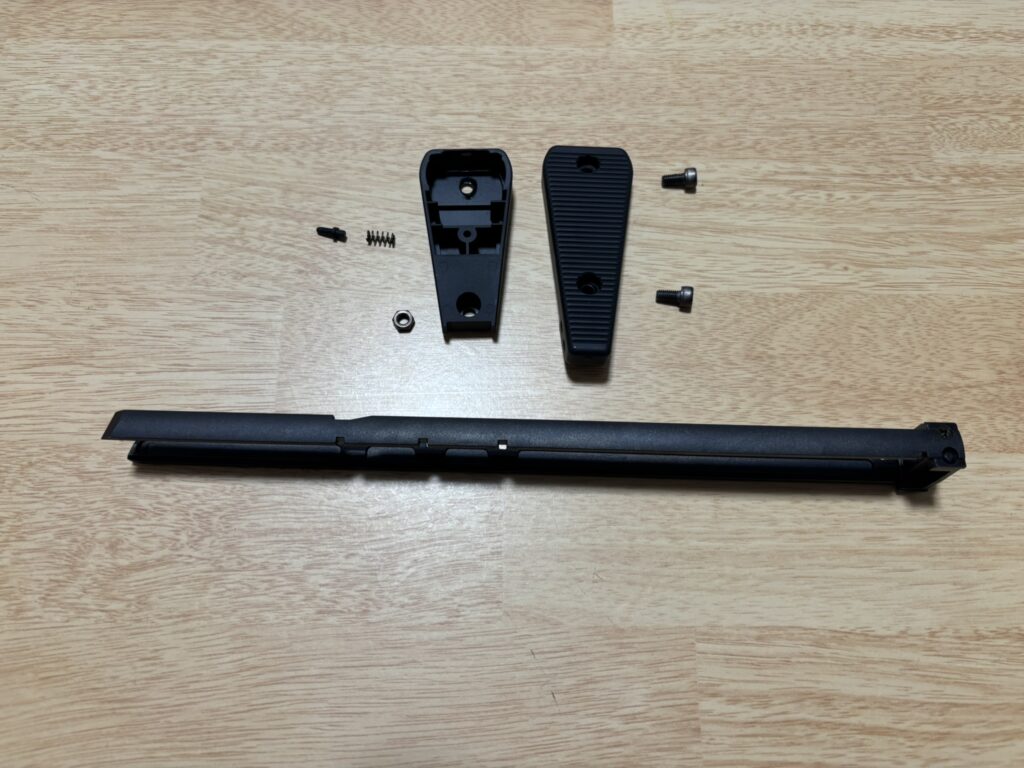

ボルトを外すと肩当部分とスライド部分に分かれます。

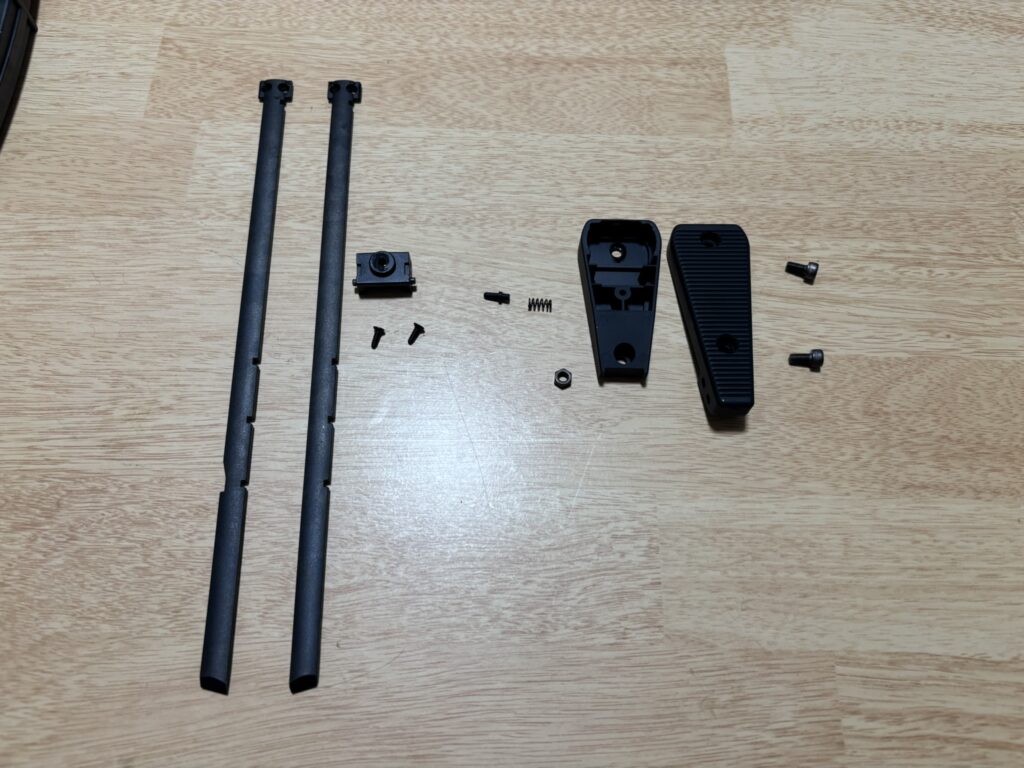

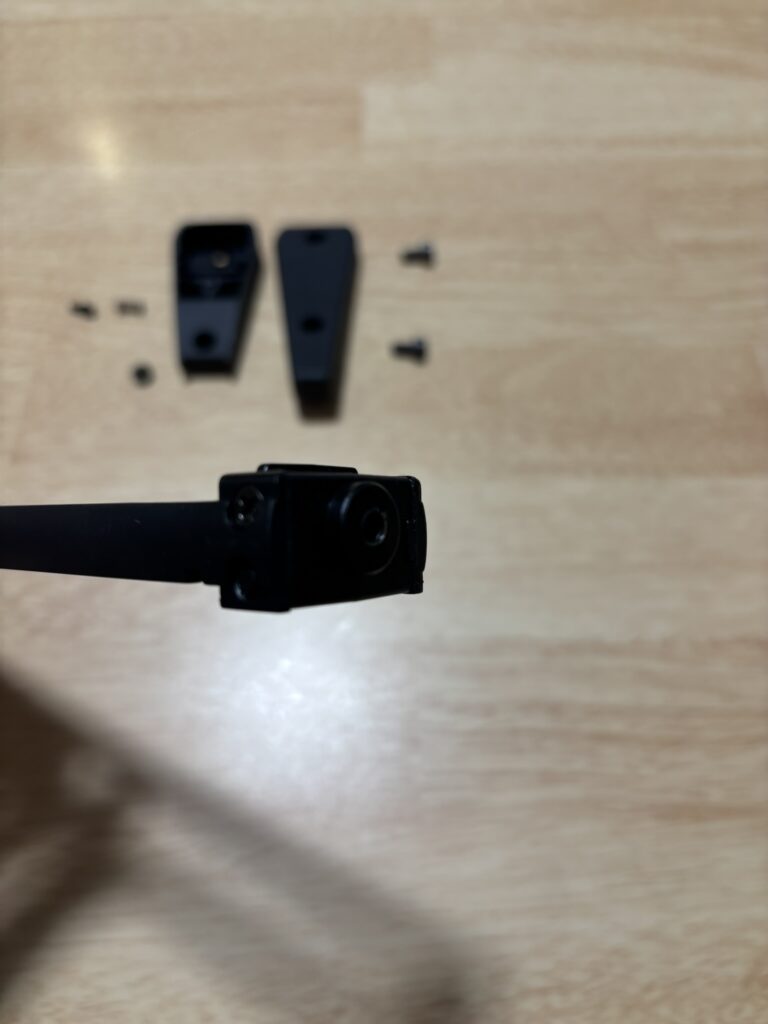

左右のネジを外すと棒と基部にわかれます。
ストックポジション部分の分解

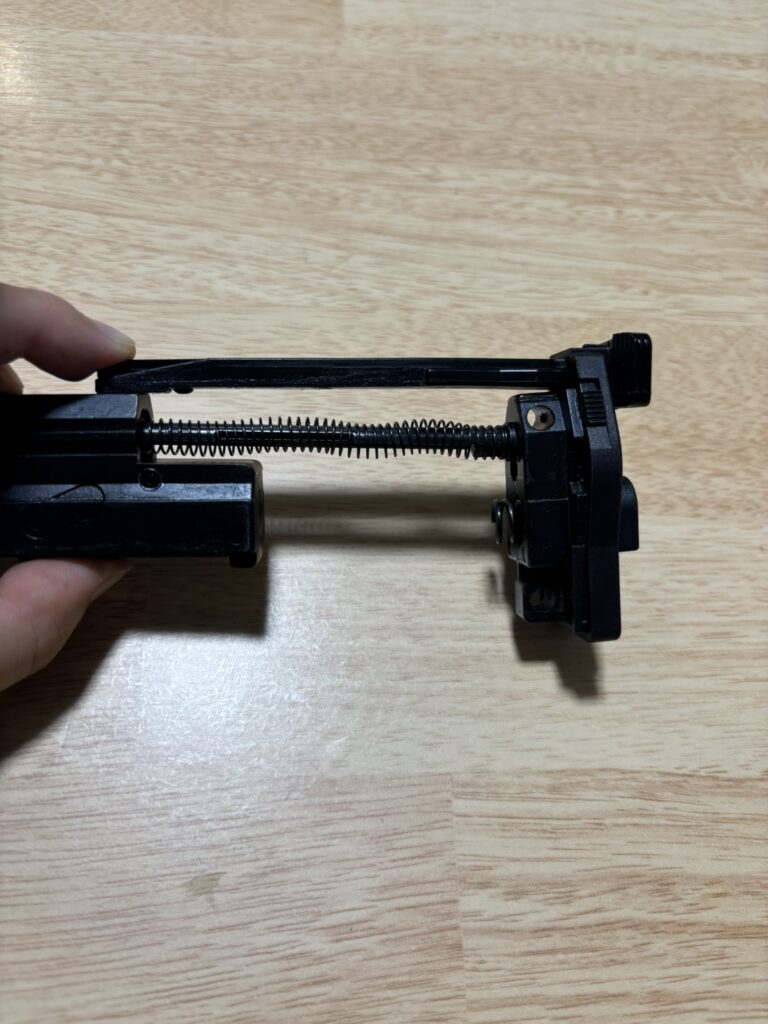

２つのピンを抜いて後端を引っ張り出すと、こんな状態になります。

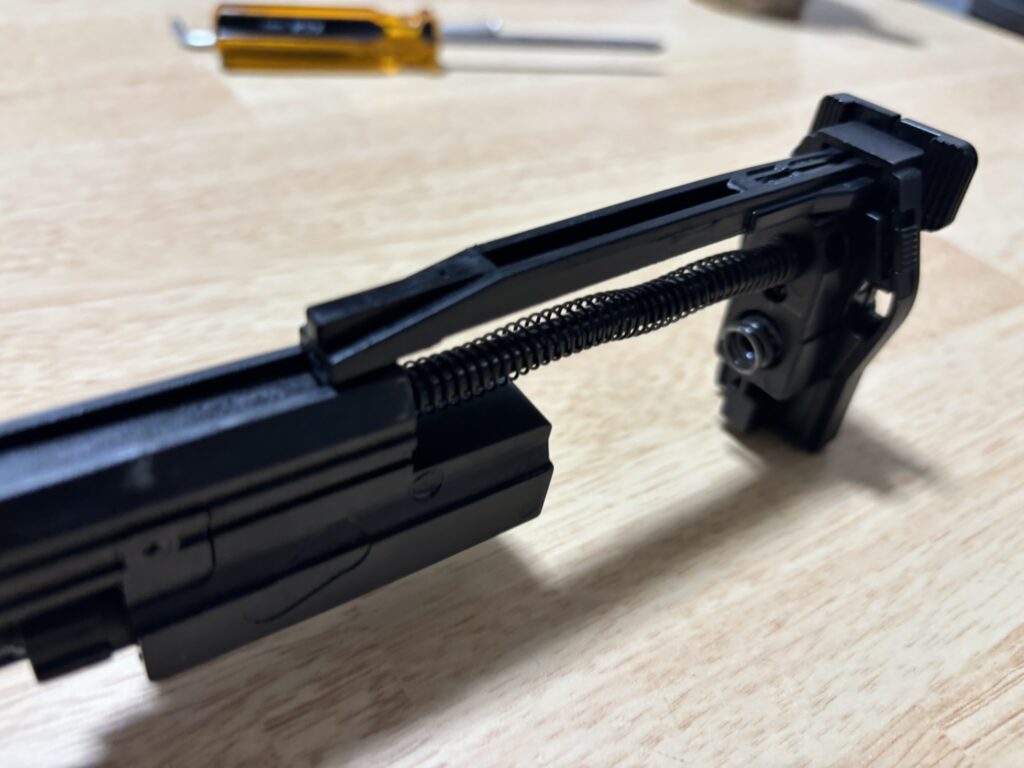

チャージングハンドルは、ボルト上部の溝に引っかかっています。
組み立てるときはこの状態で押し込みましょう。
チャージングハンドルは、ボルトの溝に引っかかっているだけなので、引っ掛かりをとると

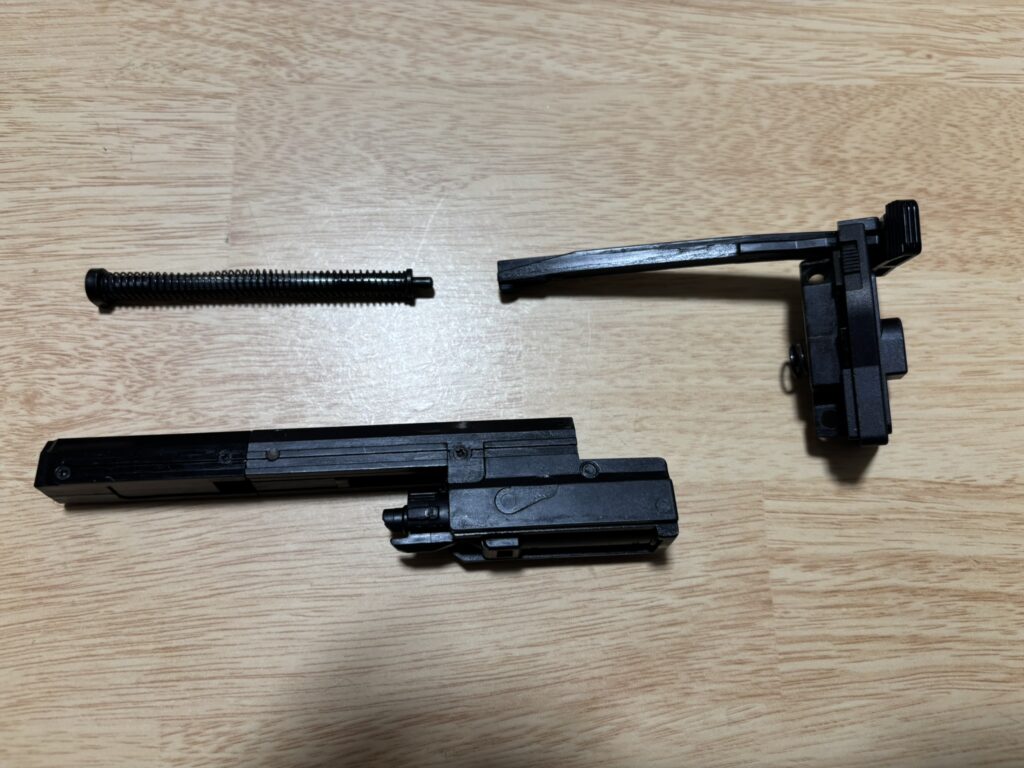

ボルト、リコイルユニット、チャージングハンドル＋ストックポジションユニット
に分かれます。

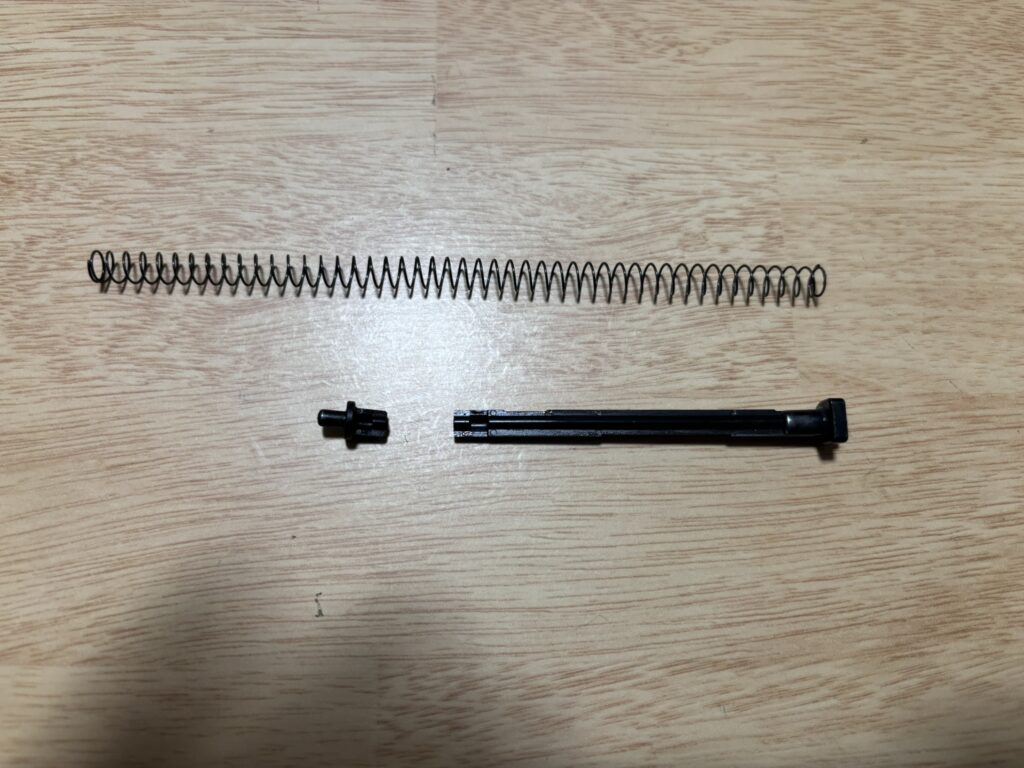

リコイルユニットは、スプリングを圧縮するとぽろぽろ取れていきます。
これもまた予備自衛官補で習ったんですが、スプリング類を分解するときは
スプリングを真上から除くは絶対にやめましょう！スプリングが目に刺さります！

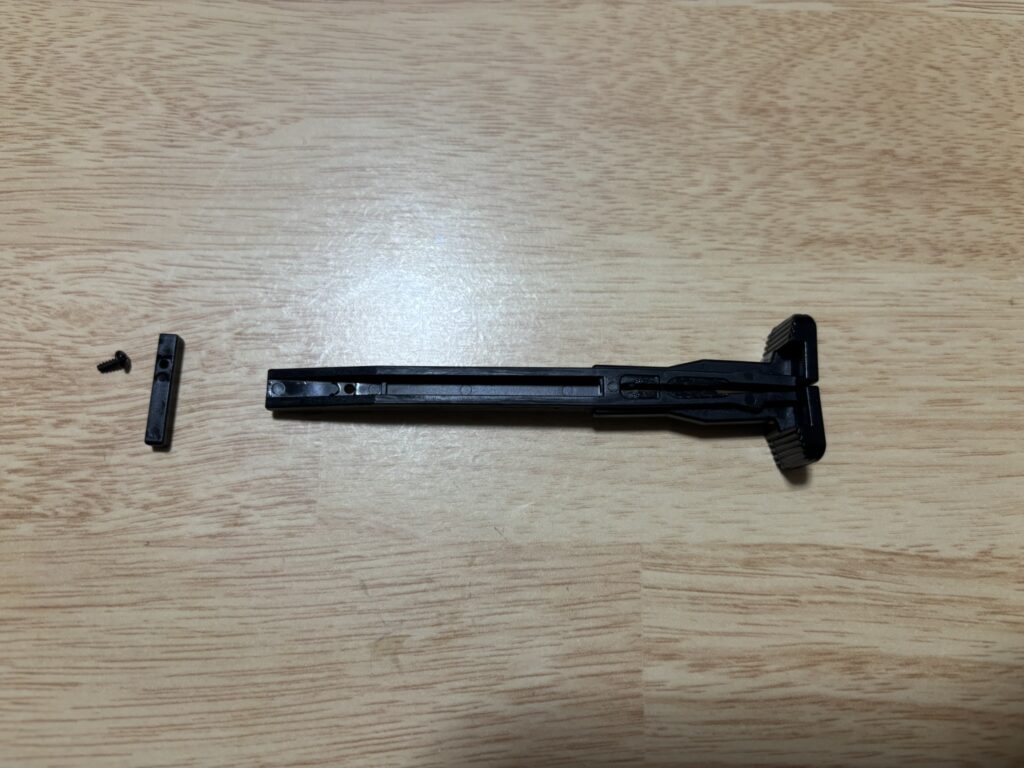

チャージングハンドルはネジ一本で、ストックポジションユニットから分離できます。
ボルト部分の分解

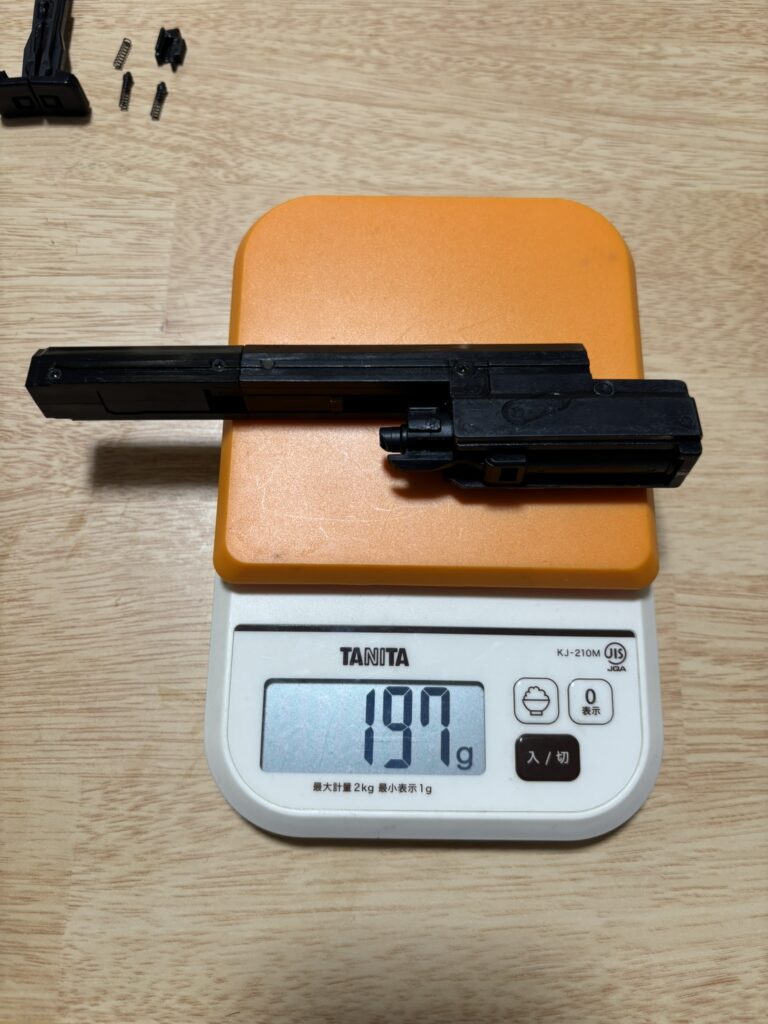

次にボルト、これだけで197gあります！

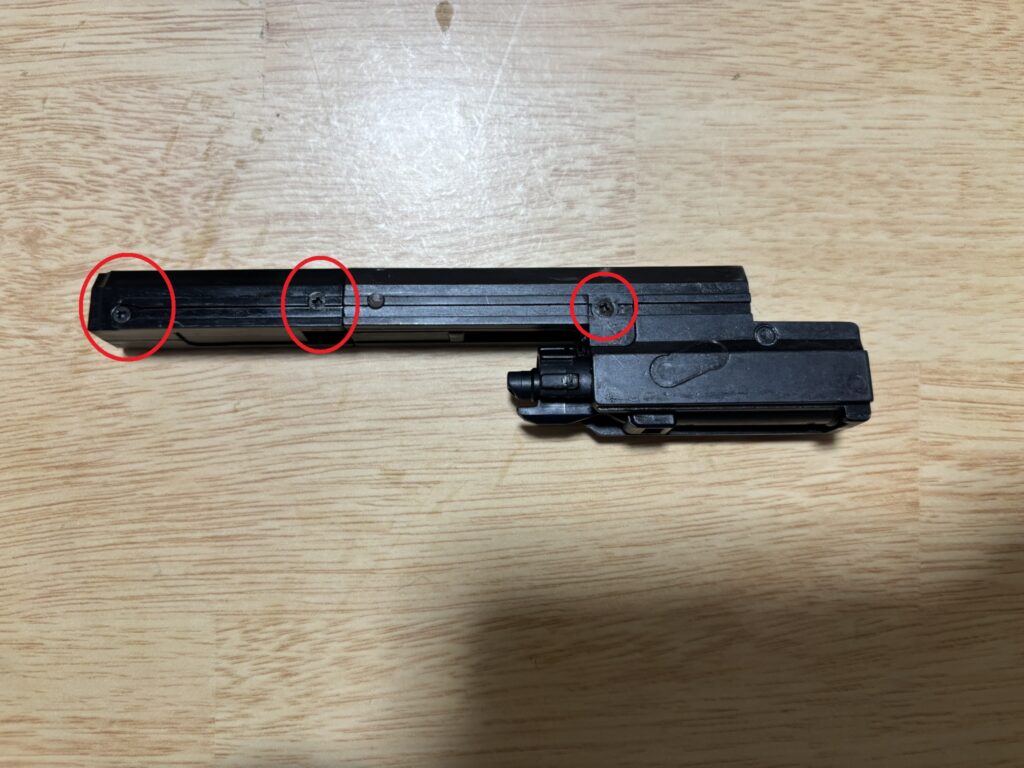

次にネジ３か所を外します。

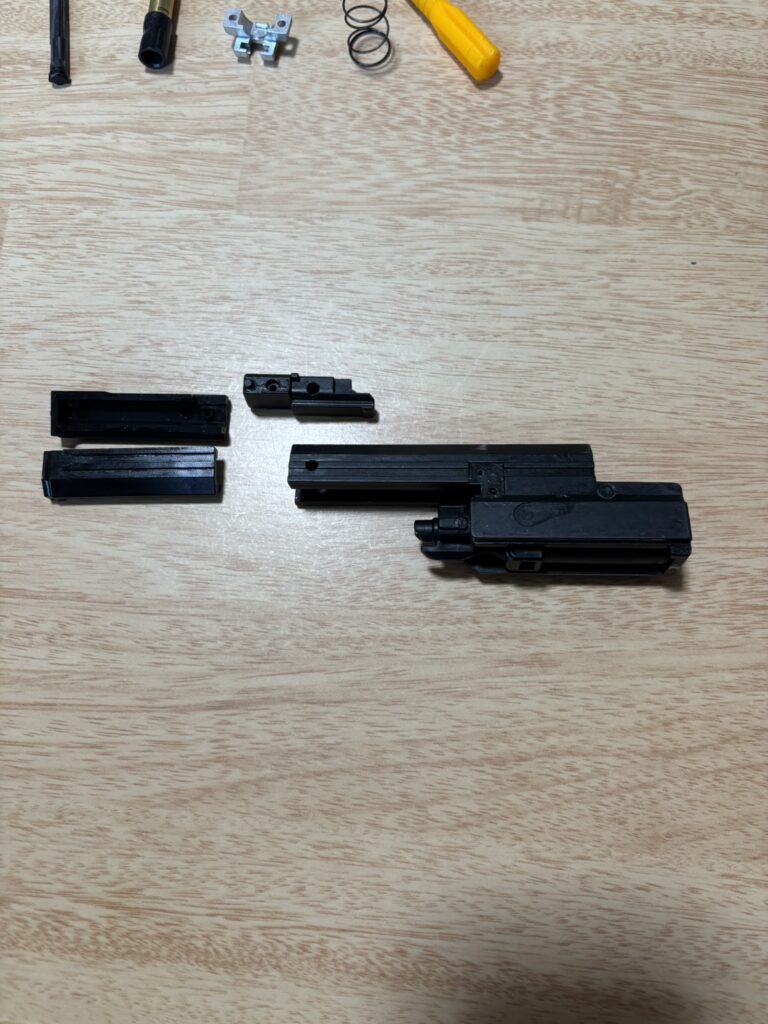

ネジ３か所を外すと４つに分解できます。

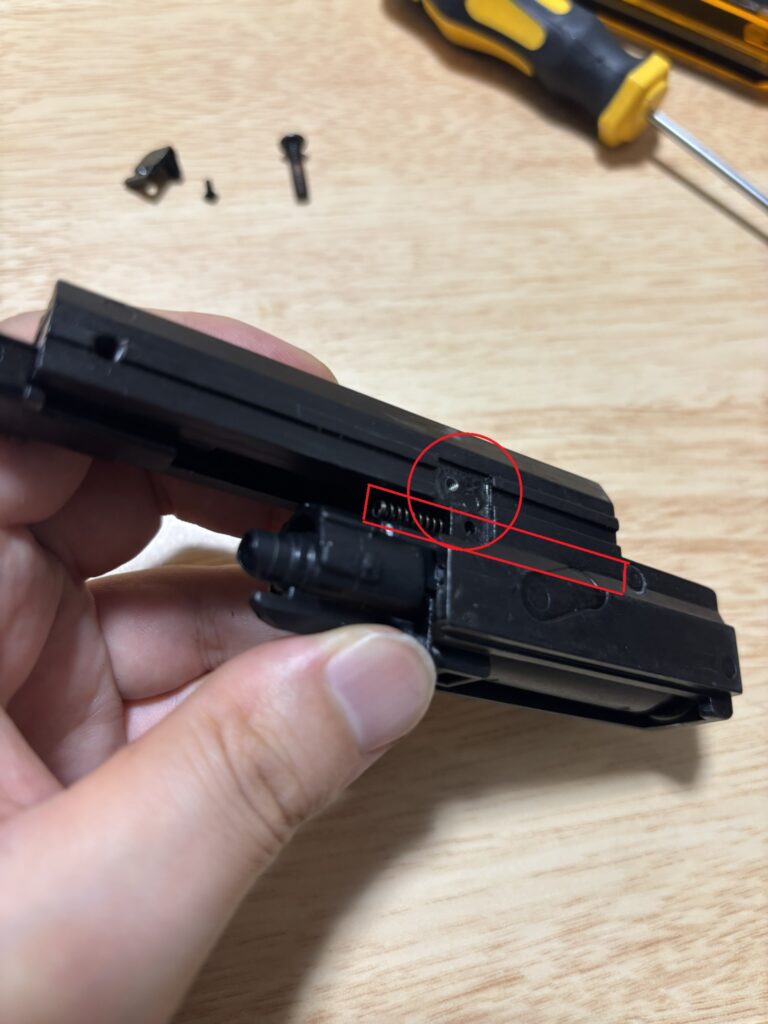

ここで丸でかこった場所にある部品を取り外すと、シリンダースプリングが取り外せます。
そうすると、シリンダーが取り外すことができます。

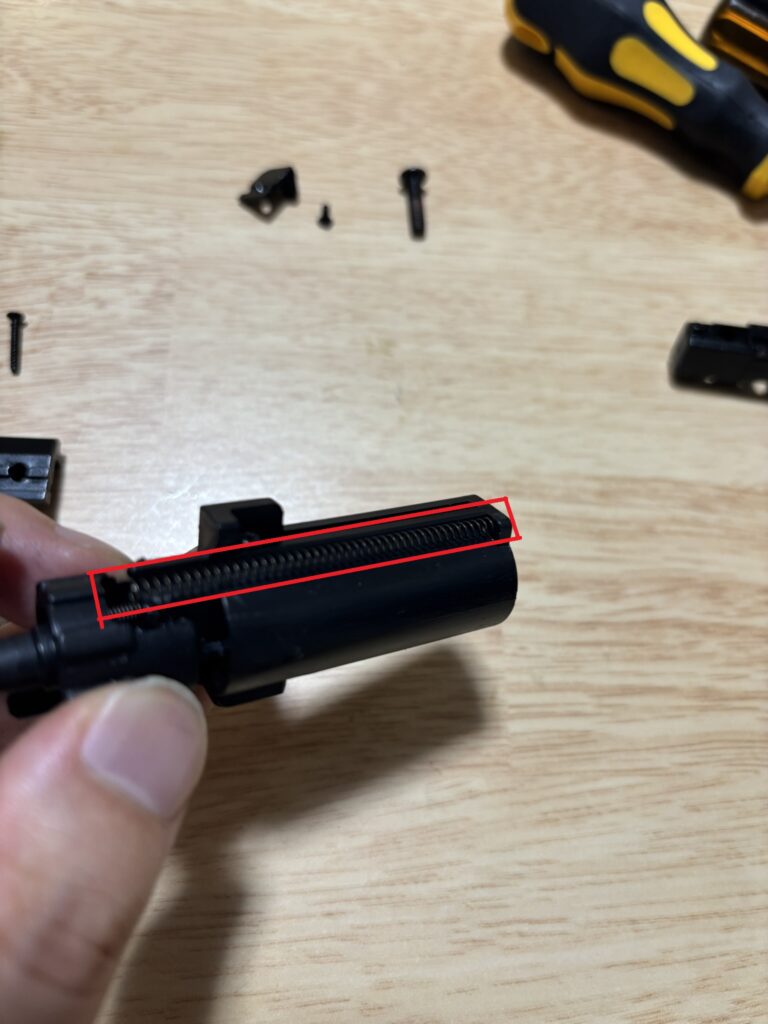

ちなみに、シリンダースプリングはこんな感じでシリンダーに載っていて、取り外した小さい部品で外れないよう蓋されています。

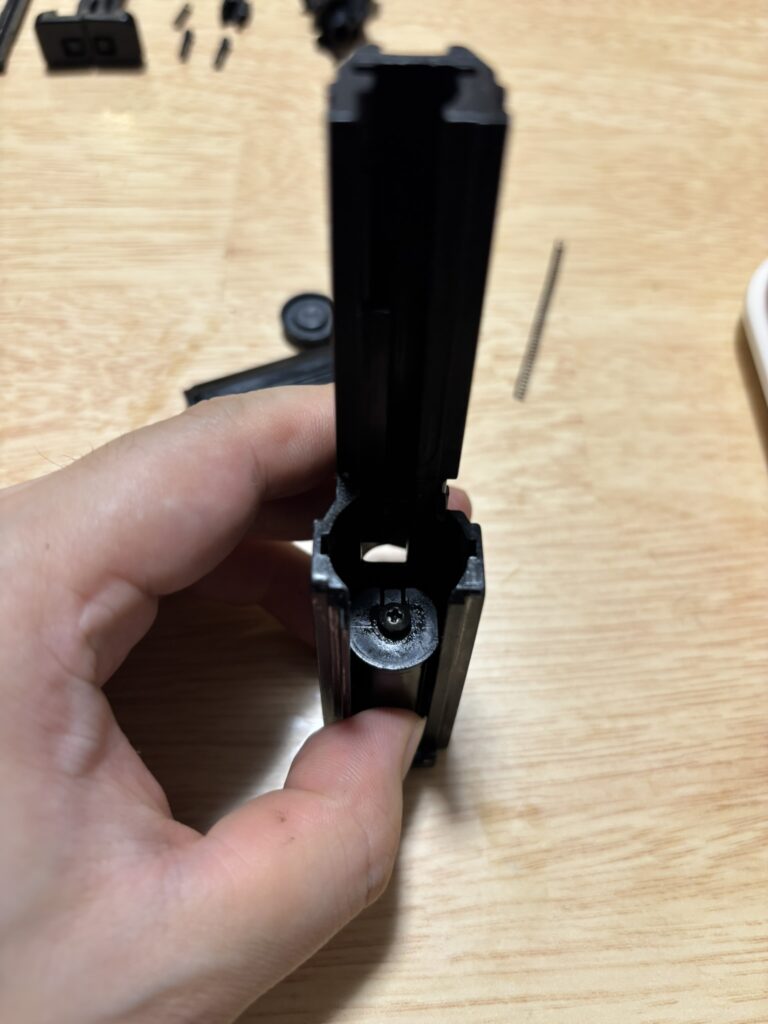

ピストンカップを外すと、ネジが隠されています。

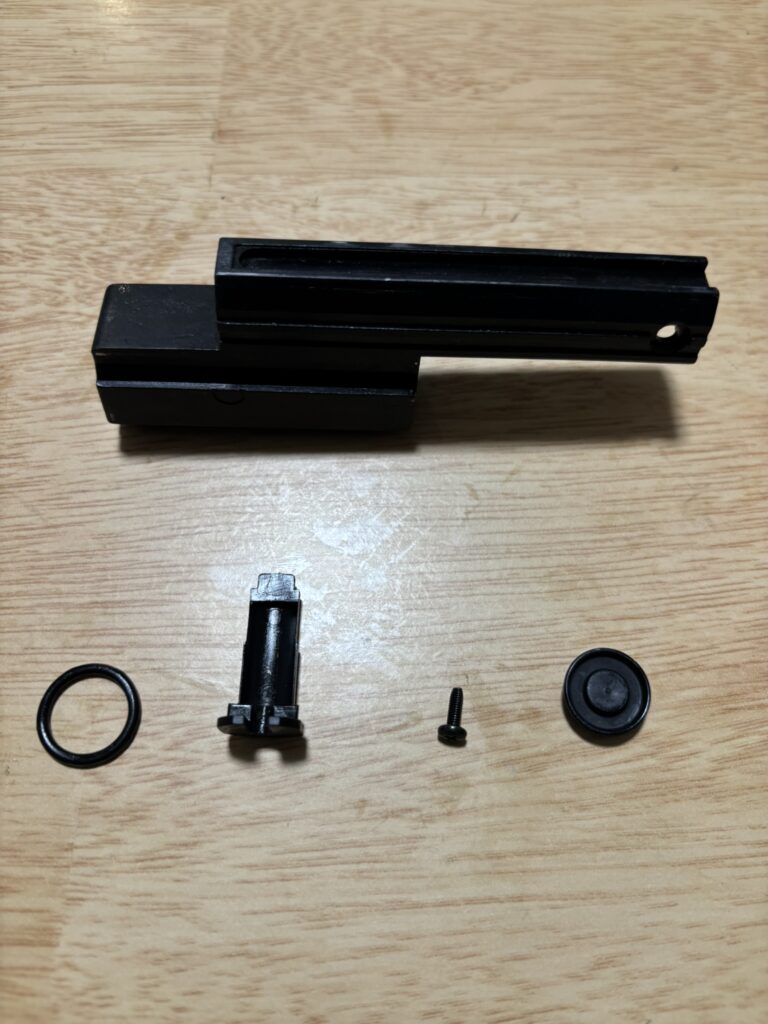

ネジを外して、ピストン類が分解できます。
フレーム部分の分解
フレームを取り出すには、フレームを固定しているピン類を取り外しましょう。

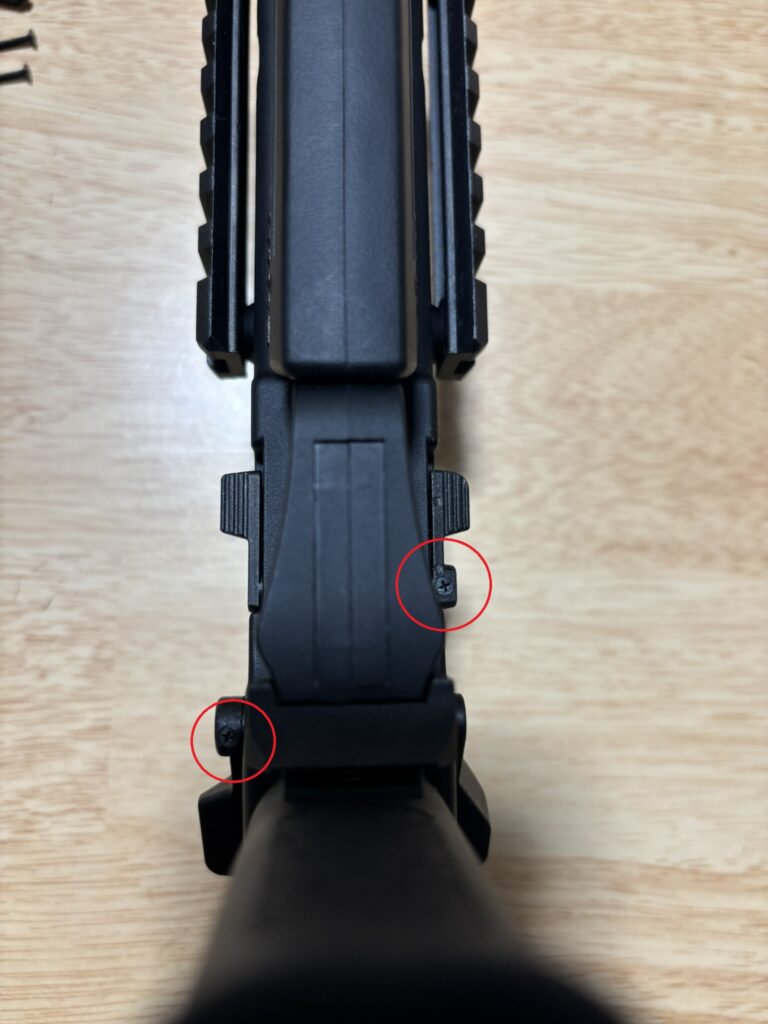

銃下側からみると、セレクターとボルトリリースにネジが１つずつあるので取り外しましょう。

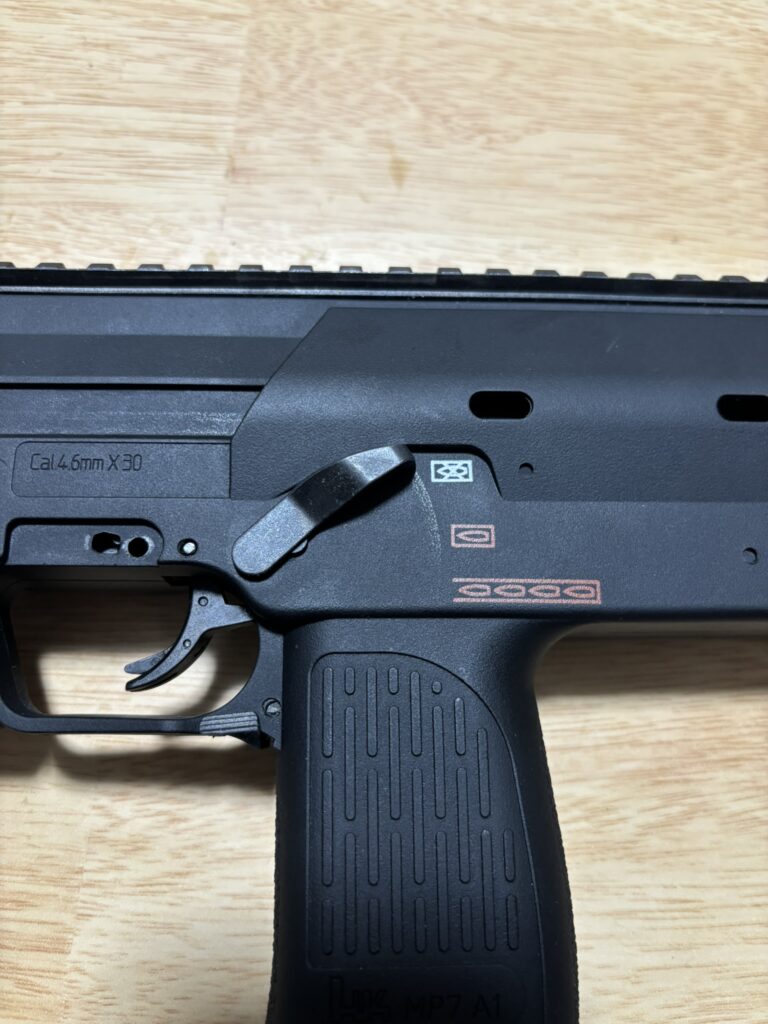

セレクターはセーフティーに入れた状態で抜けます。

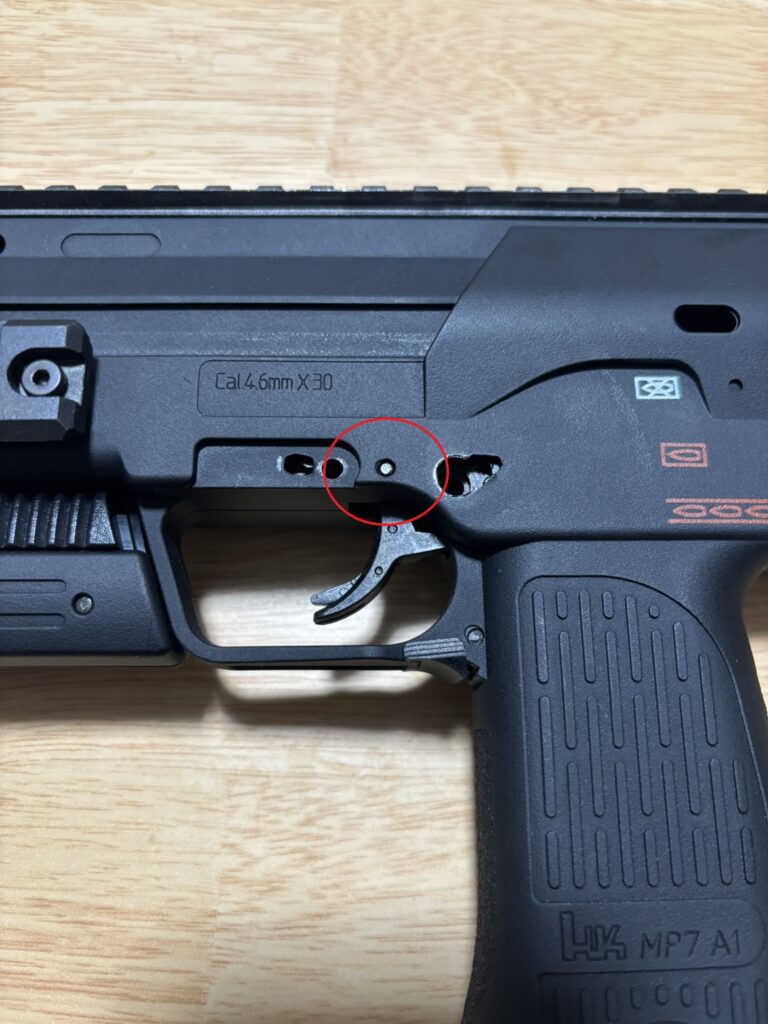

最後に、トリガーピンを抜いて、トリガーをしたから取り外しましょう。

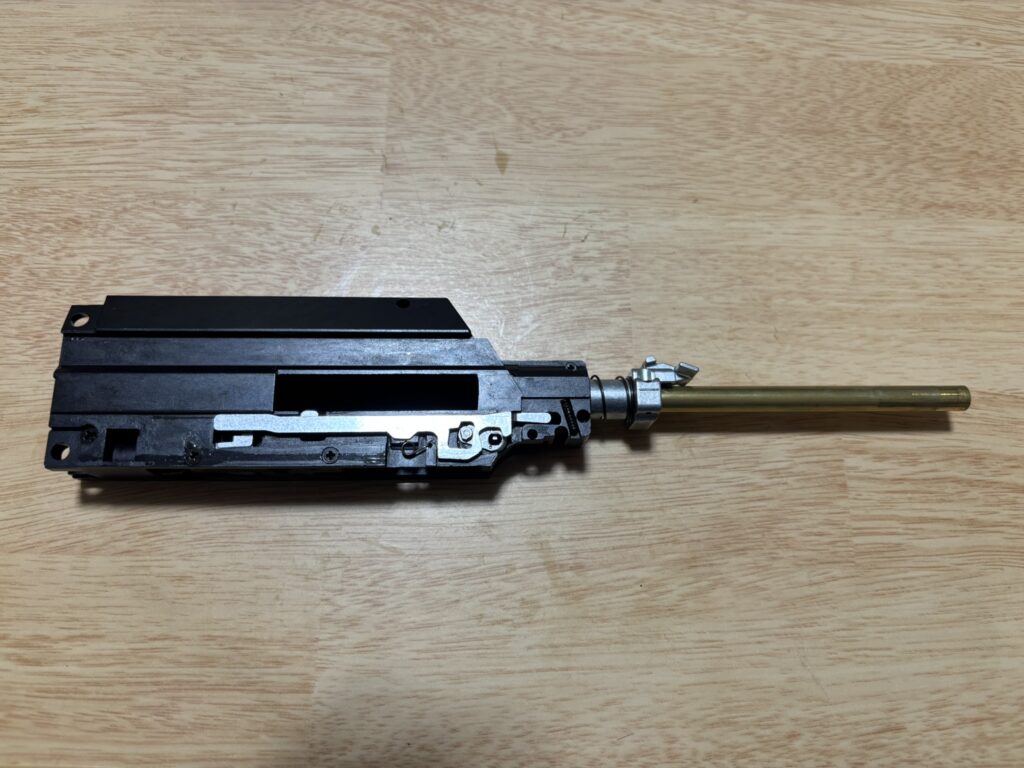

フレームユニットが取り出せました。
ここからフレームを分解するわけですが。
爆発しました！！！

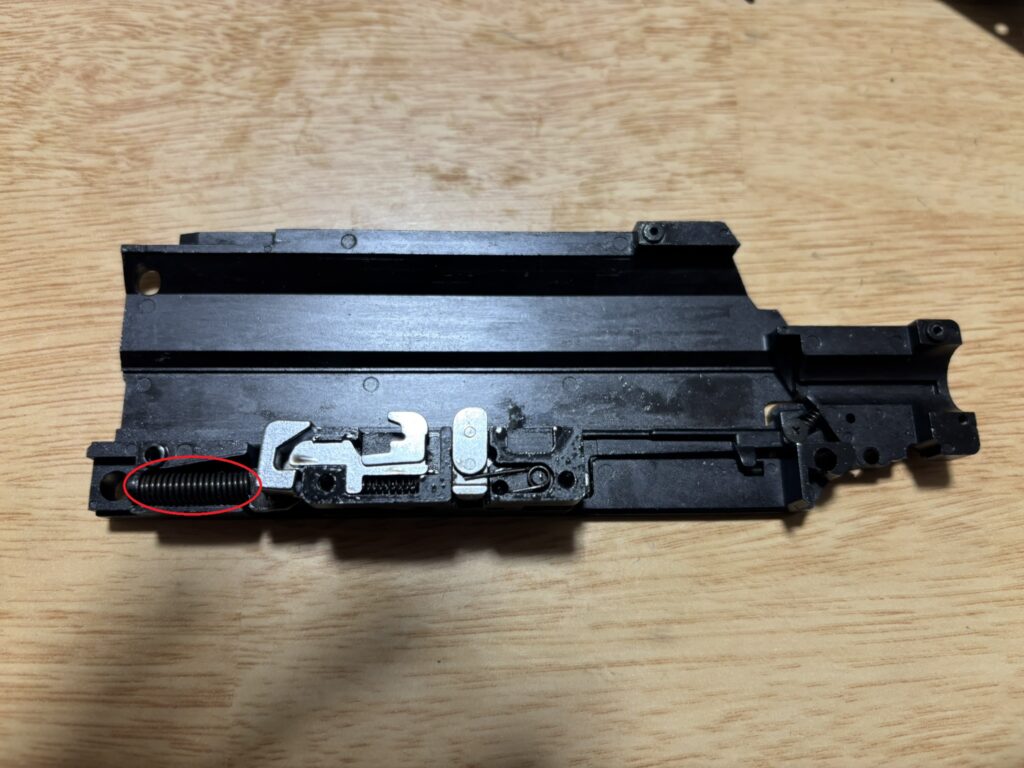

この強力なバルブスプリングが開けた瞬間に爆発、トリガーユニットの小さなスプリングを巻き込み、飛散していきました！！！
爆発対策：左側のトリガーユニットを抑えているネジ２本は外さずに、フレームを開ける！
フレーム本体
トリガーユニット（今回は分解しない（できない））
チャンバーアッセンブリ

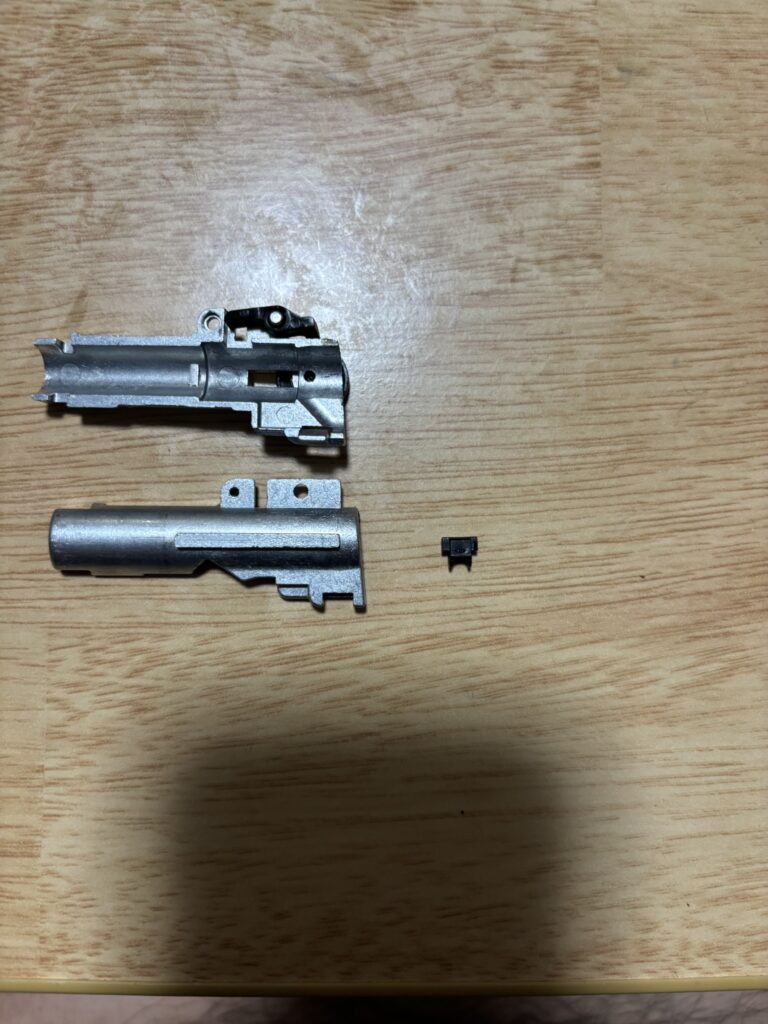

チャンバーブロック分解したんですが、押しゴムの代わりにプラ部品入ってるんですね！
しかもチャンバー構造的に、垂直に押せるやつ！

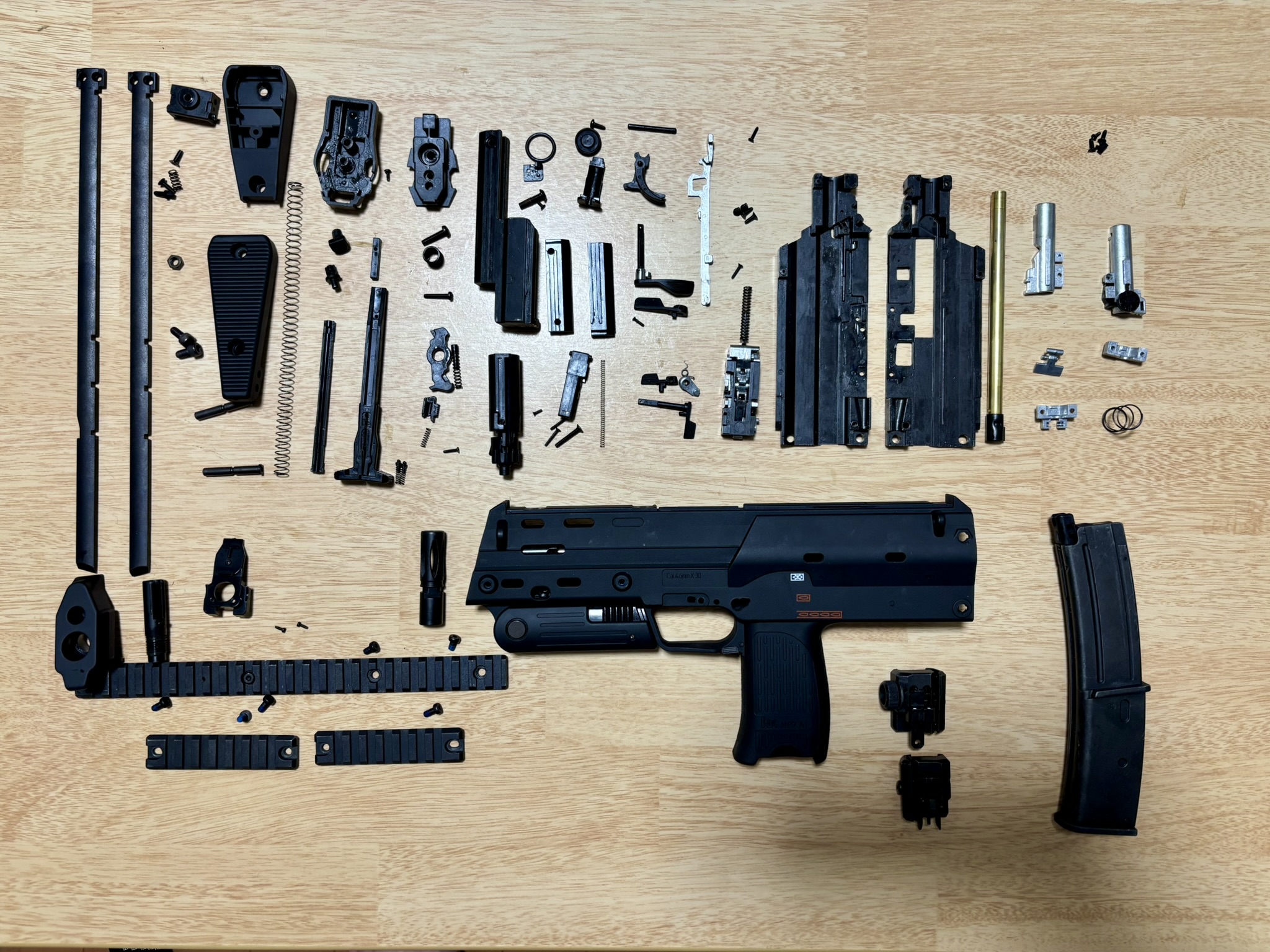

こんな感じで、（ほぼ）ばらばらになりました！
ストック部はこんな感じ。
各部の重量
外装系
外装系の重量一覧表
| 名称 | 重量 |

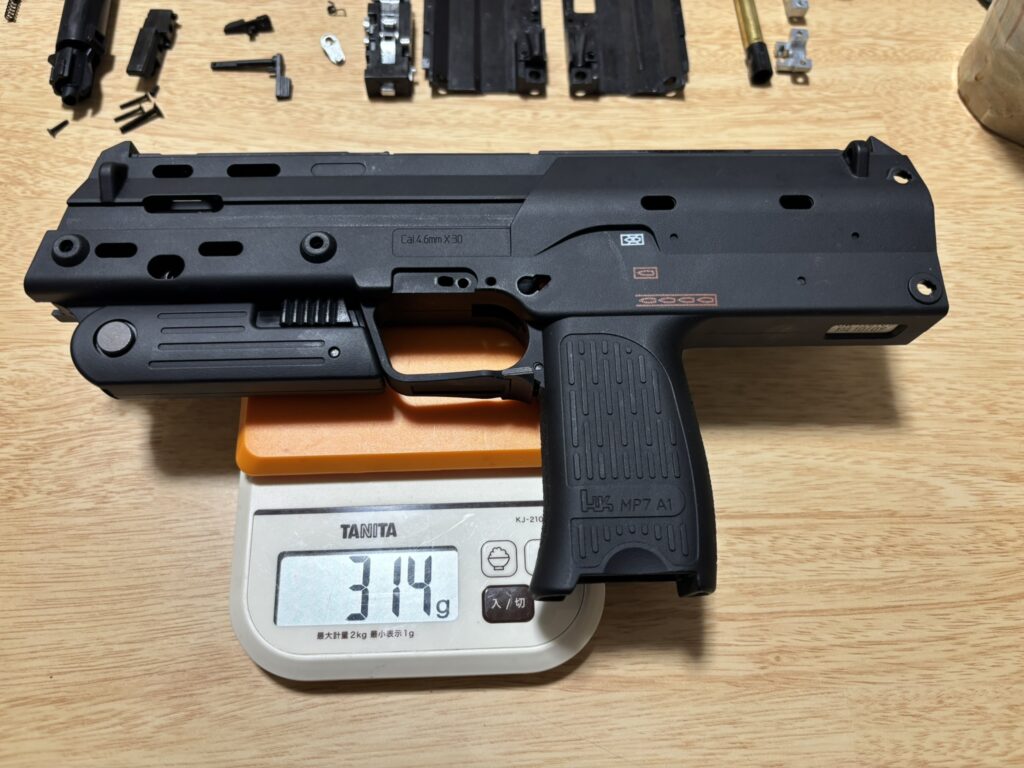

| 本体 | 314g |

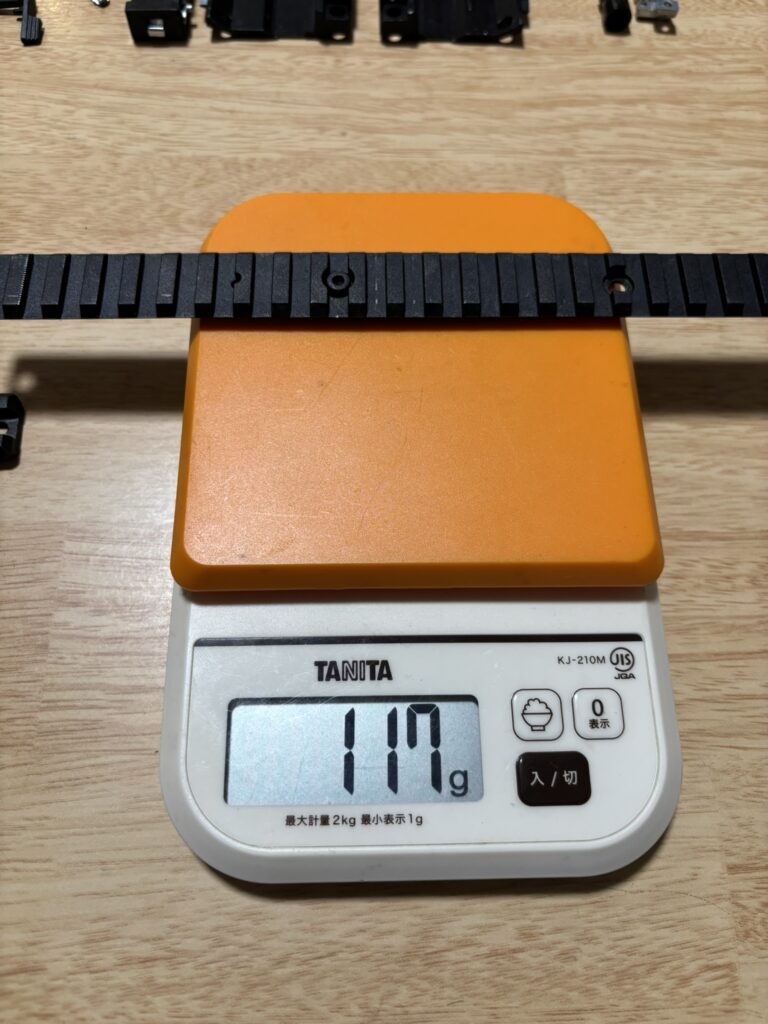

| トップレール | 117g |

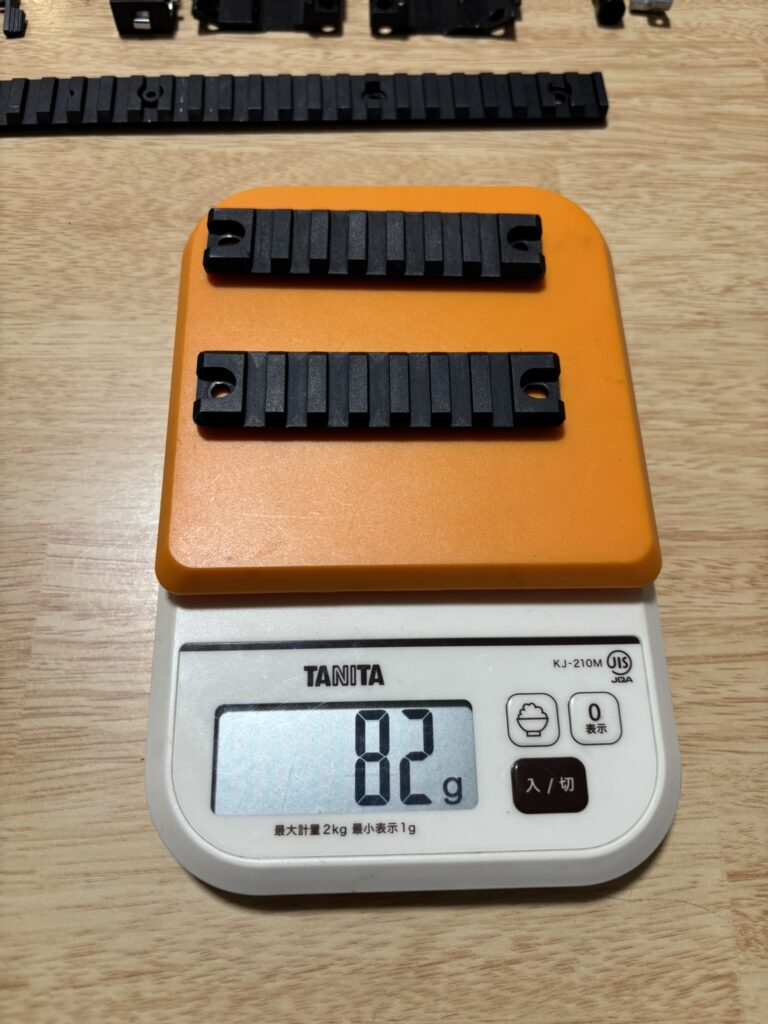

| サイドレール（２本） | 82g |
| フロント周り＋アイアンサイト | 181g |

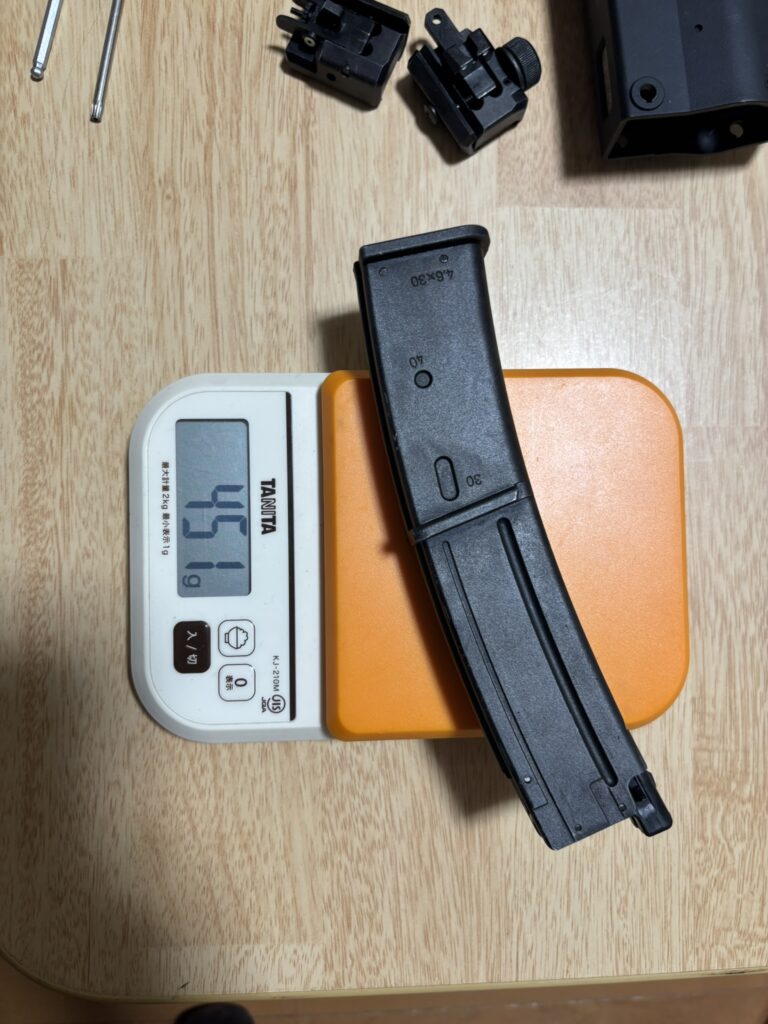

| （参考：マガジン） | (451g) |
| 合計 | 513g |
ストック部分の重量
ストック部分の重量一覧表
| 名称 | 重量 |

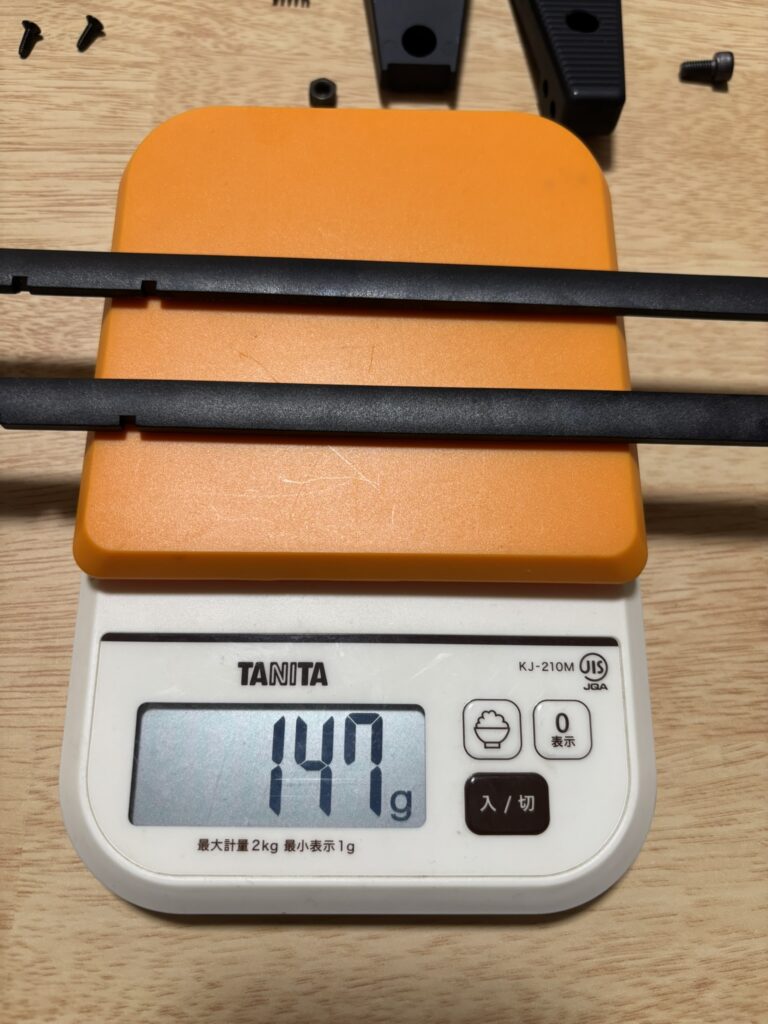

| ストックバー（バー） | 147g |

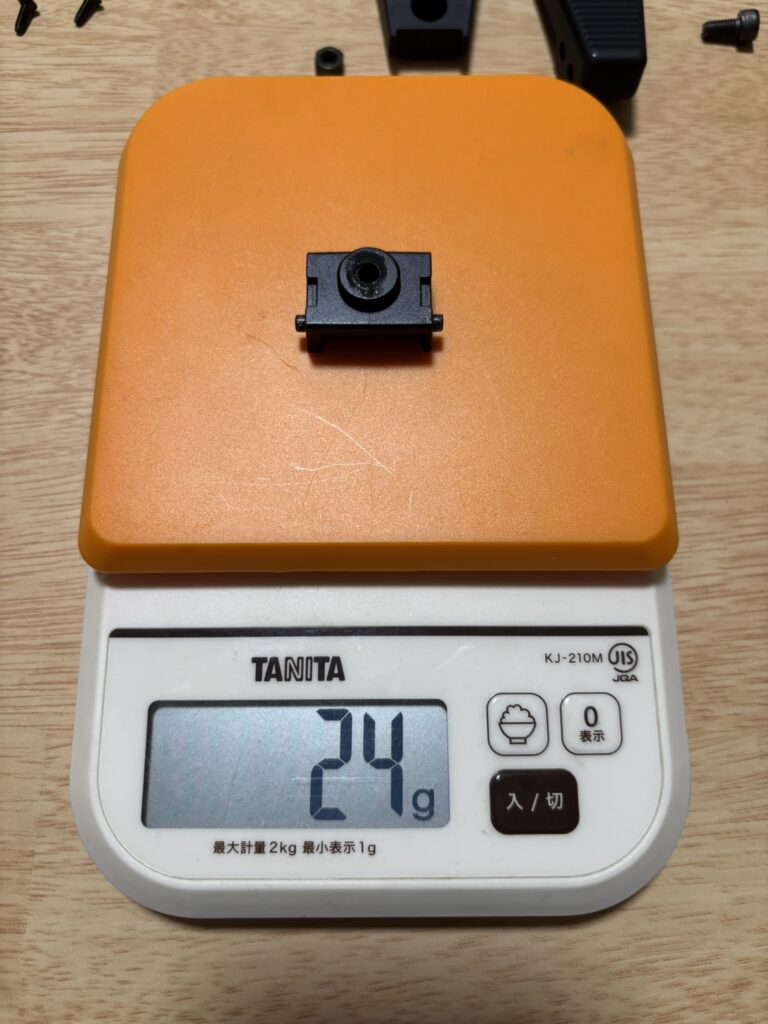

| ストックバー（基部） | 24g |

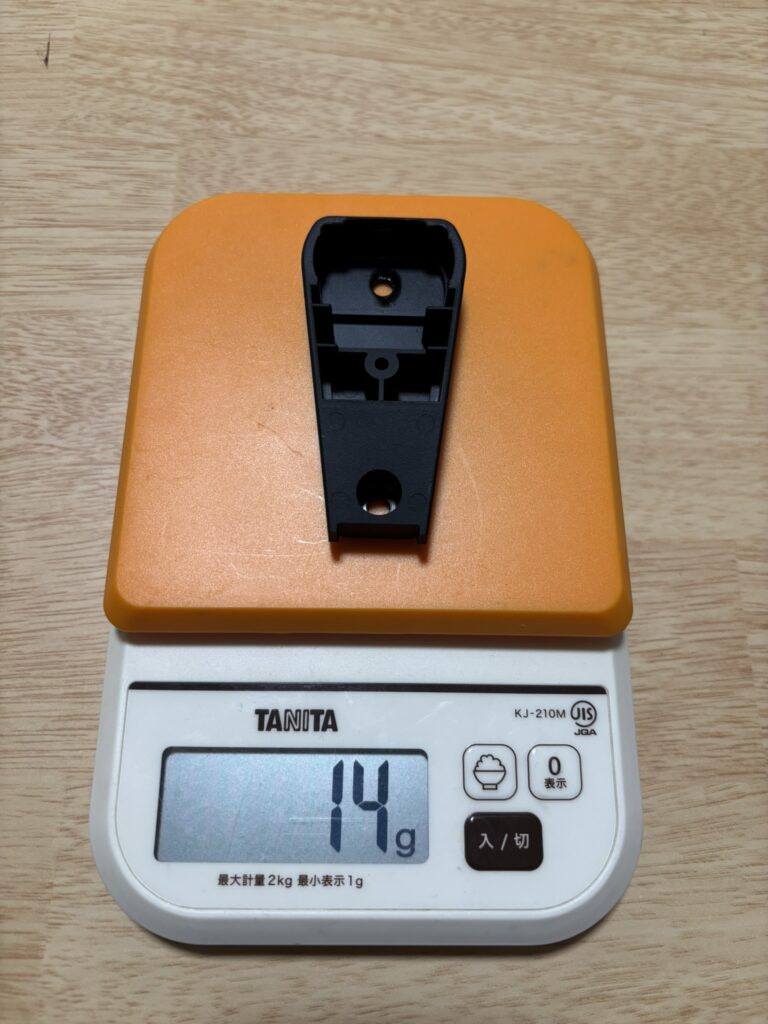

| パットプレート１ | 14g |

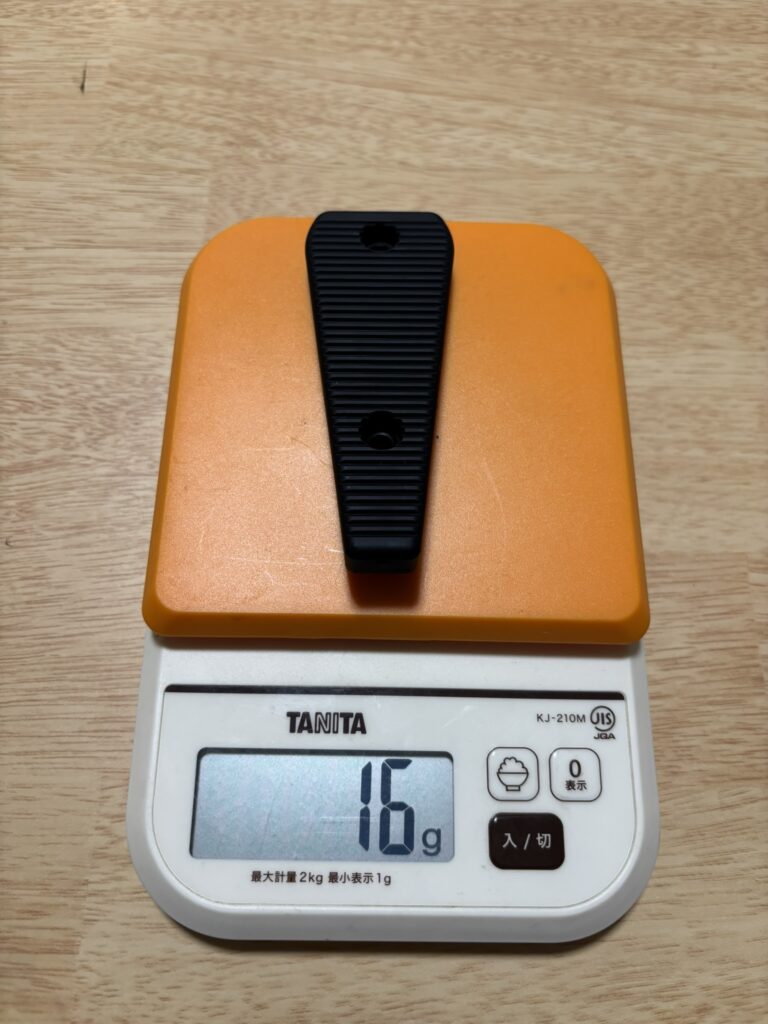

| パットプレート２ | 16g |
| その他（小物類） | +α |
| 合計 | 201+αg |

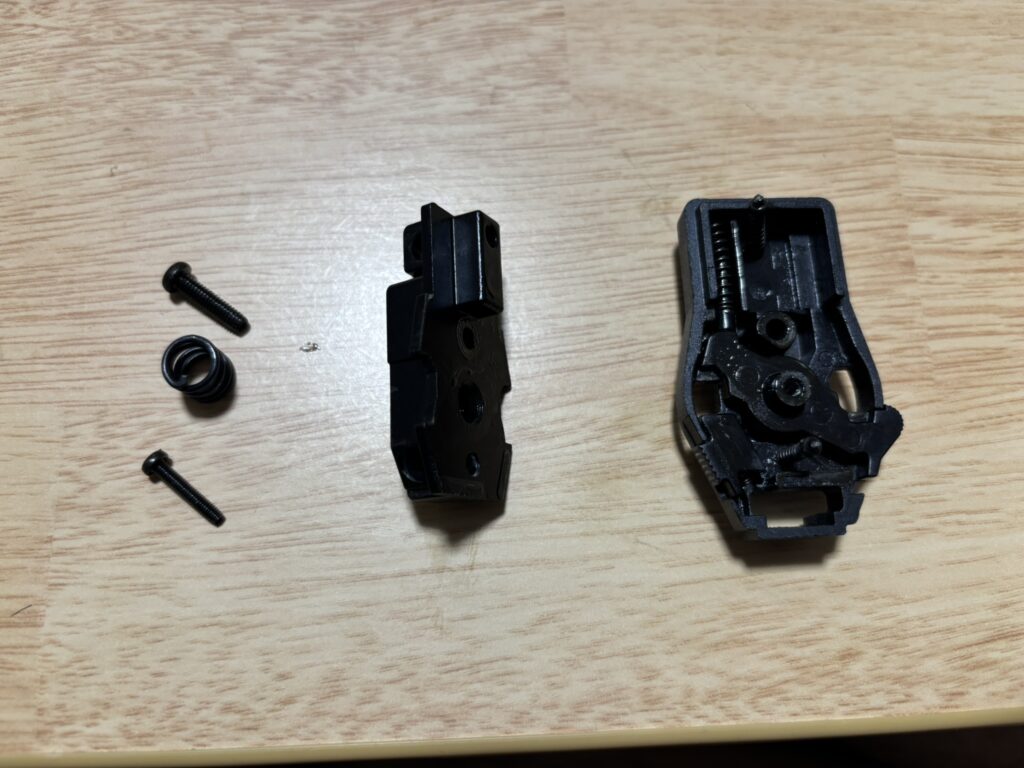

ストックポジションユニットはボルト２つで更に分解できます。

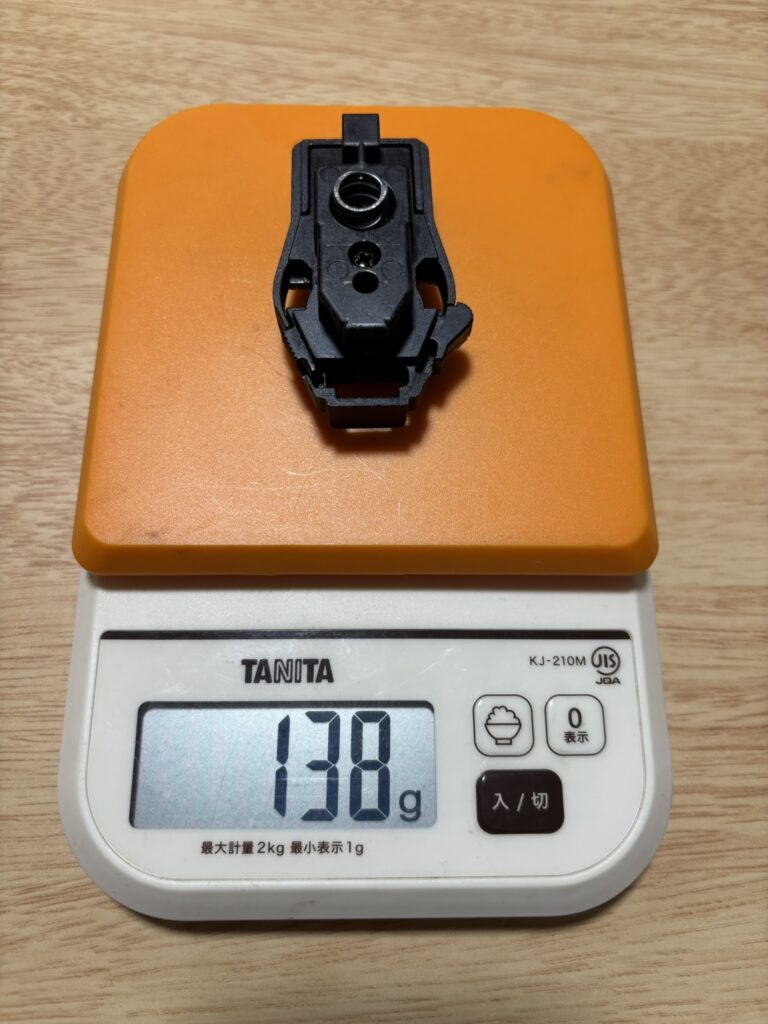

ストックポジションユニット部分の重量
これが意外と重いです。
ストックポジションユニット部分の重量一覧表
| 名称 | 重量 |

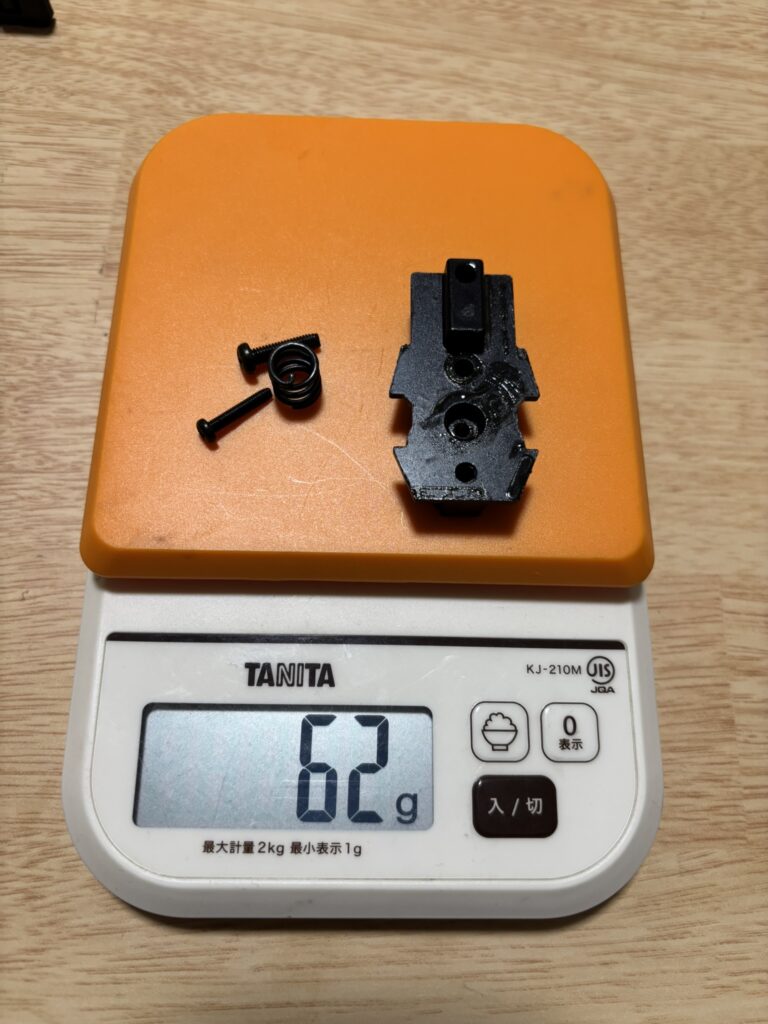

| ユニット前側 | 62g |

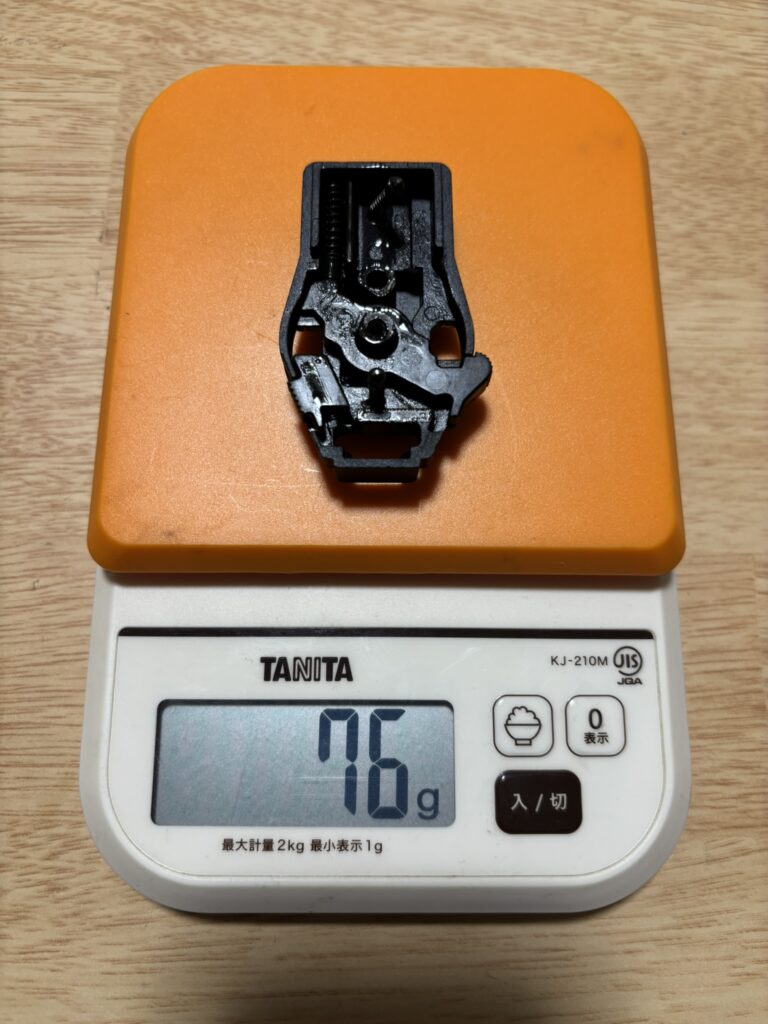

| ユニット後ろ側 | 76g |
| 合計 | 138g |
ボルト部分の重量（抜粋）
ボルト部重量一覧表（抜粋）
| 名称 | 重量 |

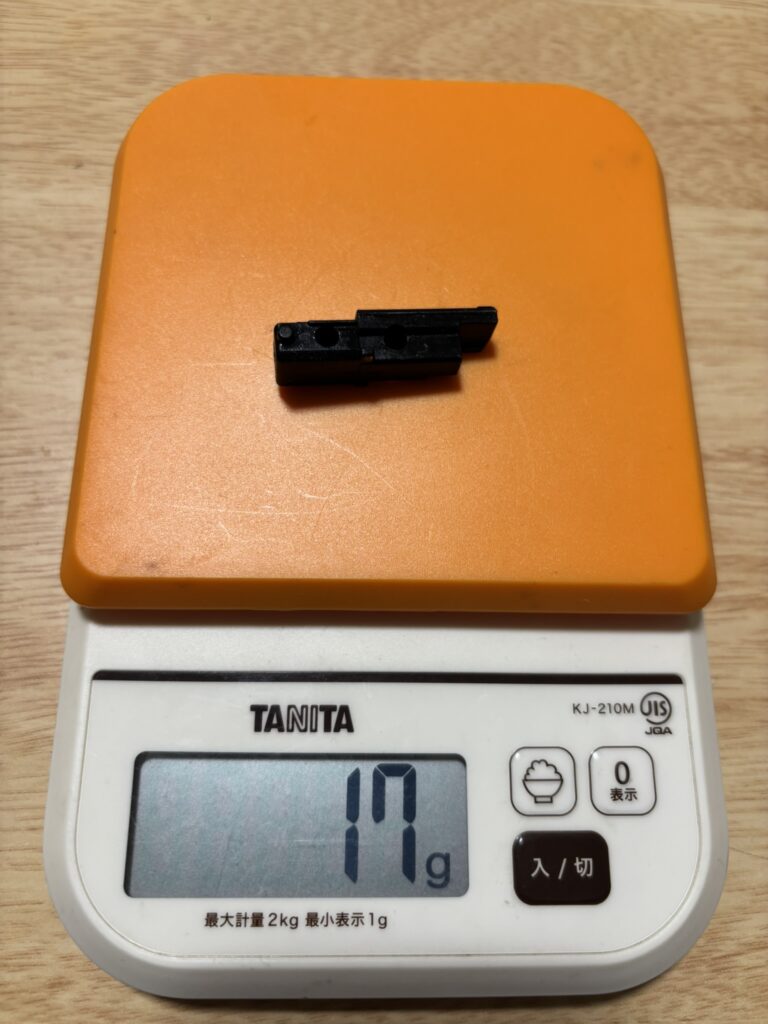

| ボルト先端の芯材 | 17g |

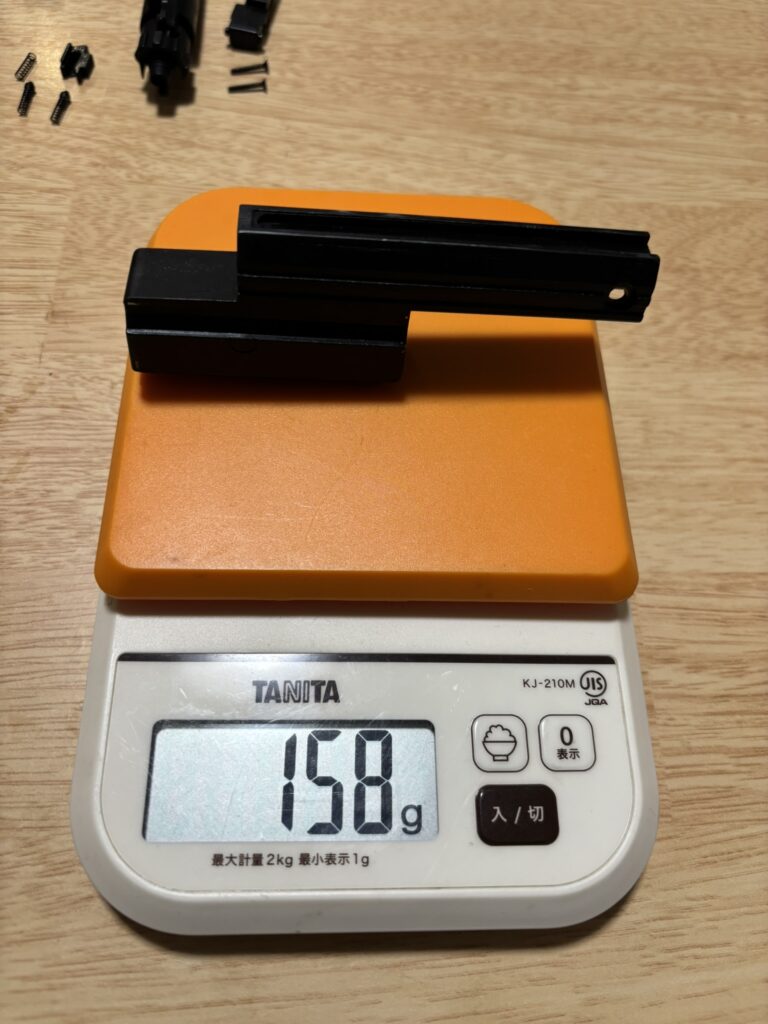

| ボルト本体 | 158g |
| その他（小物類） | 22g |
| 合計 | 197g |
フレーム部分の重量
フレーム部分の重量一覧
| 名称 | 重量 |

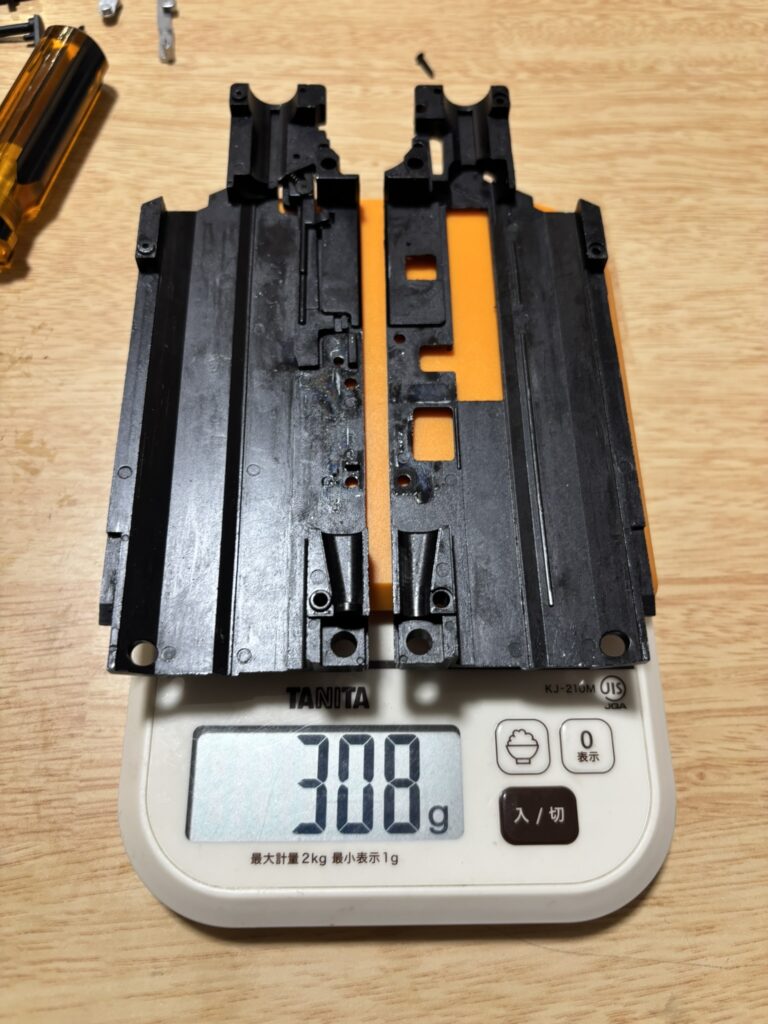

| フレーム本体 | 308g |

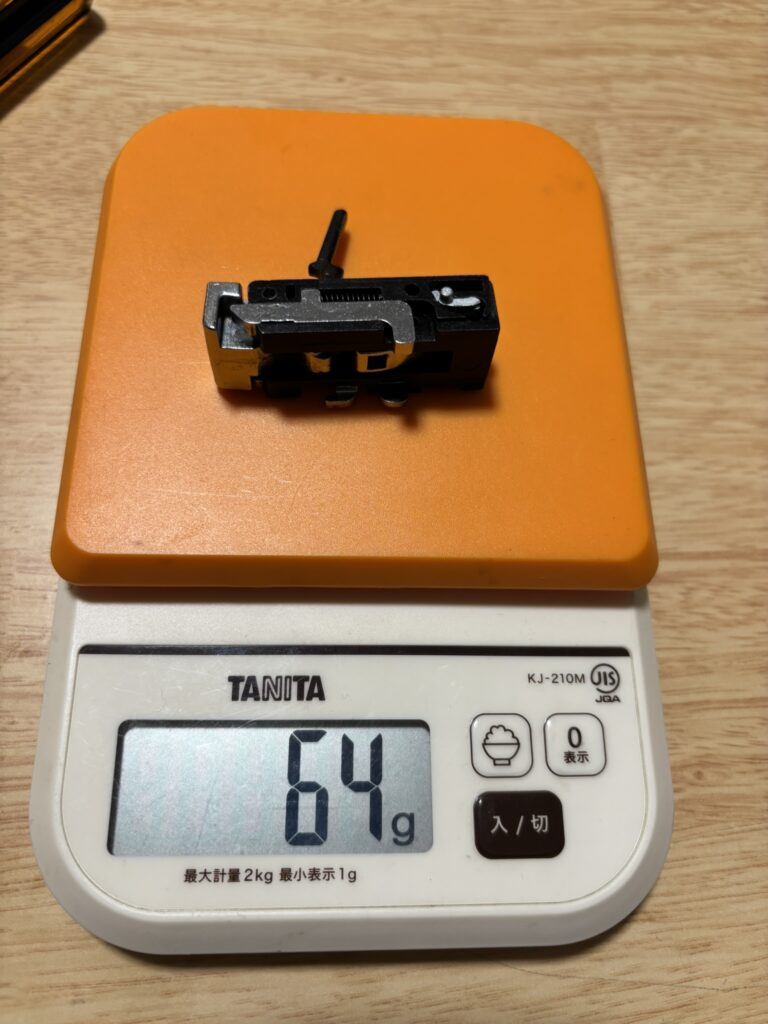

| トリガーユニット | 64g |

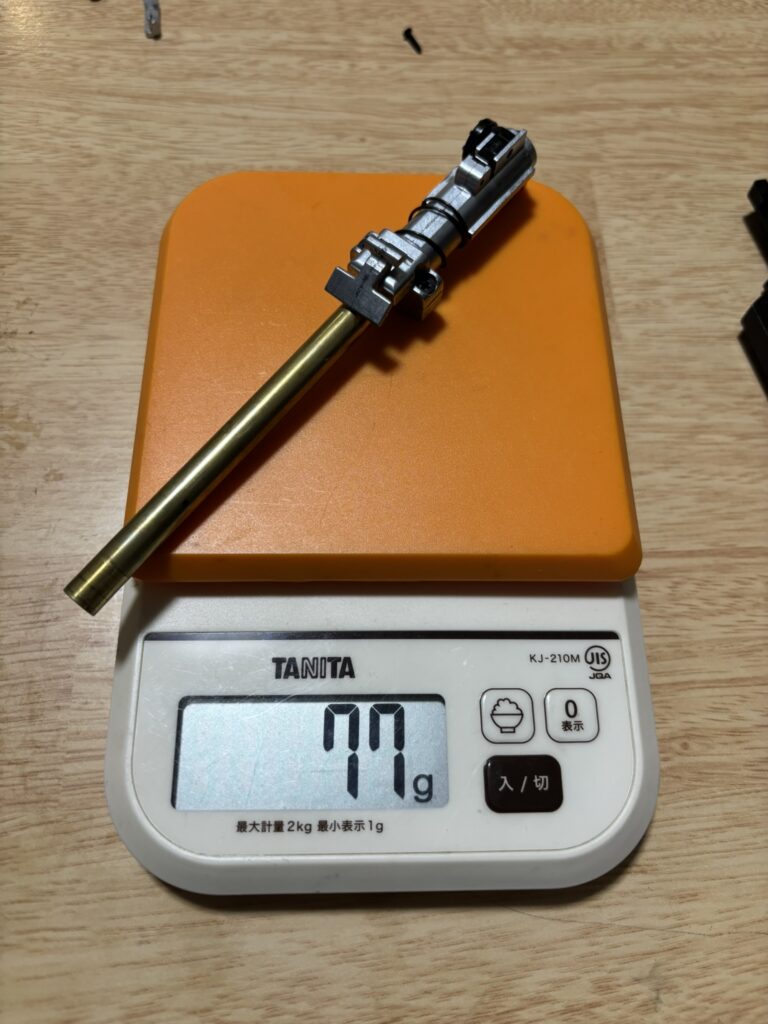

| チャンバーアッセンブリ | 77g |
| その他（小物類） | 25g |
| 合計 | 474g |
おわりに
仕事かばんに入れて、仕事終わりさくっとサバゲー行けるような
小っちゃくて軽くて、ストックがあって、光学サイトも載せられる。
そんな銃を作りたい。
